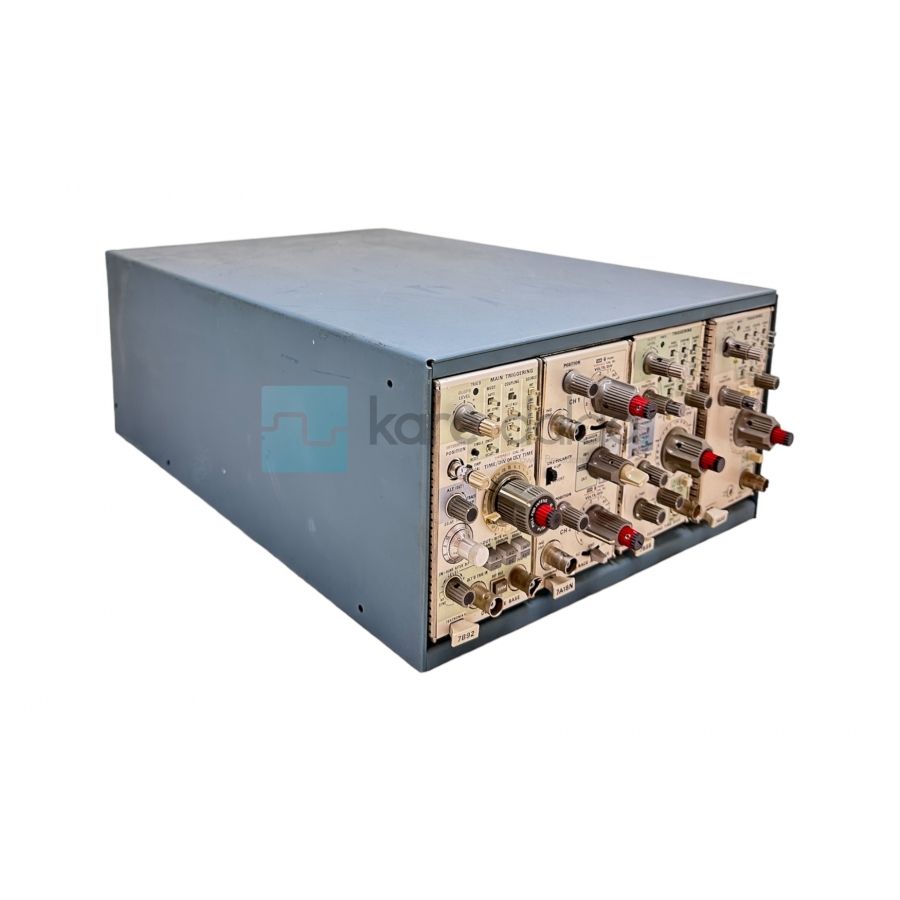

Tektronix 7B92-7A18N-7B85-7B80 Amplifier ve Time Base
✓ Stok Adeti :1
Tektronix 7B92-7A18N-7B85-7B80 Amplifier ve Time Base
- 7B92
Tektronix 7B92, 7000 serisi dürbünler için 500 MHz çift zaman tabanlı bir eklentidir . 1972 yılında 7904 ana bilgisayarıyla birlikte tanıtıldı . Temmuz 1971 Tekscope'a göre 7B92, Les Larson ve Bill DeVey tarafından tasarlandı .
Tetikleme seviyesi kontrolünün, 100 ila 500 MHz arasındaki giriş sinyalleri için girişe kilitlenmek üzere yerleşik osilatörün frekansını değiştirdiği ve doğrudan tetiklemeden (belirtildiği gibi) daha yüksek hassasiyet sağladığı bir "HF Senkronizasyon" tetikleme modu sağlanır. 500 MHz'e kadar).
7B92'yi 7800/7900 ve daha yavaş ana bilgisayarlarda çalışacak şekilde yapılandırmak ve değişken kontrolün gecikmeyi mi yoksa gecikmeli zaman tabanını mı etkileyeceğini seçmek için dahili atlama telleri sağlanmıştır.
İkili zaman tabanı olarak 7B92, ana tarama hızı için ekran okumasındaki üst alanı ve gecikmeli zaman tabanı için alt alanı kullanır. Gecikme süresi yalnızca 10 turlu analog kadrandan okunabilir.
7B92'nin büyütme işlevi yoktur ancak normal kaydırma kadranı ayarı 500 ps/Div'e kadar iner. XY işlemi için herhangi bir hüküm yoktur.
Temel Özellikler
- Süpürme Hızı: 0,5 ns/Böl - 0,2 s/Böl, 1−2−5 dizisi (0,5 s/Böl'e kadar değişken)
- Gecikme Süresi: 0 ila 9,9 Böl
- Tetikleme: 20 MHz'e kadar 0,5 Div veya 100 mV, 600 MHz'e kadar 1 Div veya 500 mV
- Titreşim: 600 MHz'de < 50 ps
- Harici Tetikleme girişi: 1 MΩ // 20 pF veya 50 Ω
İç Kısımlar
7B92, 152-0177-02 tünel diyotlarını içeren ayrı bir tetikleme devresi kullanır .
Ana bilgisayar seçimi için dahili atlama teli (J308/J309) (7800/7900/7100 vs. daha yavaş), taramanın pin 8'ine (HO TIMING) 150 pF'lik bir kapasitör (C307) ekleyerek daha yavaş ana bilgisayar seçiminde minimum bekleme süresini artırır. kontrol IC, U310 ( 155-0049-xx ), mevcut kapasitörlere paralel olarak. Bu, B4 pimindeki tutma sinyalinin minimum darbe genişliğini artırır, böylece daha yavaş ana bilgisayarların tarama mantığı bunu düzgün bir şekilde işleyebilir. Bu atlama telinin etkisi yalnızca 20 μs/Div ve daha yüksek tarama hızlarında fark edilebilir, çünkü bu tarama hızlarında en küçük şönt kapasitansı pin 8'de kullanılır ve bekleme süresi minimumdur.
- 7A18N
Temel Özellikler
- Giriş empedansı 1 MΩ // 20pF
- Sapma 1–2–5 sırayla 5 mV/böl - 5 V/böl, %2
- Bant genişliği 0 – 75 MHz (DC), 10 Hz – 75 MHz (AC)
- Gürültü 5 mV/Böl'de < 300 μV
- Seçenek 06 ofset aralığı ±200 Böl eşdeğeri 5 mV/Div aralığında ±1 V'tan 1 V/Div aralığında ±200 V'a kadar (maksimum giriş voltajıyla sınırlananın üzerinde)
- Özellikler:
* Mod: Yalnızca CH1, Yalnızca CH2, CH1+CH2 Ekle, Alternatif, Kıyılmış. CH2 ters çevrilebilir.
* Prob için kontak halkalı giriş soketleri ×10 / tanımlama bilgileri
* Bant genişliği sınırlayıcı anahtarı yok
- Ağırlık 1,4 kilo
- 7B85
Tektronix 7B85, dijital gecikme ve delta zaman okuma özelliğine sahip, 7000 serisi skoplar için 400 MHz geciktirme zaman tabanıdır ve tipik olarak 7800 Serisinde kullanılır, örneğin 7844 . XY modunu desteklemez.
Gecikme işlevi, 7B85'i benzer 7B80'den ayırır . 7B87 de 7B85'e benzer ancak gecikme yerine dijital depolama ana bilgisayarı için bir toplama saati sağlar.
Temel Özellikler
- Süpürme 1−2−5 sırayla 5 s/böl ila 10 ns/iv, 1 ns/böl'e kadar ×10 büyütücü, ×2,5 olarak değişken
- Tetikleme 400 MHz'e kadar
- Özellikler
* Gecikme ve delta sürelerinin dijital olarak okunması
* Değişken Tetikleme Durdurma
* Tepeden Tepeye Otomatik Tetikleme
- 7B80
Temel Özellikler
- Süpürme: 10 ns/Böl - 5 s/Böl (1–2–5), ×10 büyütücü (1 ns/Böl'e kadar), değişken tarama (×2,5'e kadar) ve tutma (20 ms/'de en fazla ×2 tarama uzunluğu) Div ve daha hızlı)
- Hariç tutulan tarama: 78xx, 79xx'te ilk 10 ns; 77xx'teki ilk 20 ns; Diğer ana bilgisayarlarda ilk 50 ns
- Tetiklemek: 50 MHz'e kadar 50 mV veya 0,3 Div, 400 MHz'e kadar 250 mV veya 1,5 Div; AC >30 Hz, LF REJ >30 kHz, HF REJ <50 kHz
- Titreşim: <100 ps, 400 MHz'de
- Dahili: Tetiklemek Maks. 250 V DC+tepe AC, 1 MΩ // 20 pF
- Süpürme/Tetikleme Modları: Tepe-Tepe Otomatik, Otomatik, Norm, Tek Tarama
- 7B92
Tektronix 7B92, 7000 serisi dürbünler için 500 MHz çift zaman tabanlı bir eklentidir . 1972 yılında 7904 ana bilgisayarıyla birlikte tanıtıldı . Temmuz 1971 Tekscope'a göre 7B92, Les Larson ve Bill DeVey tarafından tasarlandı .
Tetikleme seviyesi kontrolünün, 100 ila 500 MHz arasındaki giriş sinyalleri için girişe kilitlenmek üzere yerleşik osilatörün frekansını değiştirdiği ve doğrudan tetiklemeden (belirtildiği gibi) daha yüksek hassasiyet sağladığı bir "HF Senkronizasyon" tetikleme modu sağlanır. 500 MHz'e kadar).
7B92'yi 7800/7900 ve daha yavaş ana bilgisayarlarda çalışacak şekilde yapılandırmak ve değişken kontrolün gecikmeyi mi yoksa gecikmeli zaman tabanını mı etkileyeceğini seçmek için dahili atlama telleri sağlanmıştır.
İkili zaman tabanı olarak 7B92, ana tarama hızı için ekran okumasındaki üst alanı ve gecikmeli zaman tabanı için alt alanı kullanır. Gecikme süresi yalnızca 10 turlu analog kadrandan okunabilir.
7B92'nin büyütme işlevi yoktur ancak normal kaydırma kadranı ayarı 500 ps/Div'e kadar iner. XY işlemi için herhangi bir hüküm yoktur.
Temel Özellikler
- Süpürme Hızı: 0,5 ns/Böl - 0,2 s/Böl, 1−2−5 dizisi (0,5 s/Böl'e kadar değişken)
- Gecikme Süresi: 0 ila 9,9 Böl
- Tetikleme: 20 MHz'e kadar 0,5 Div veya 100 mV, 600 MHz'e kadar 1 Div veya 500 mV
- Titreşim: 600 MHz'de < 50 ps
- Harici Tetikleme girişi: 1 MΩ // 20 pF veya 50 Ω
İç Kısımlar
7B92, 152-0177-02 tünel diyotlarını içeren ayrı bir tetikleme devresi kullanır .
Ana bilgisayar seçimi için dahili atlama teli (J308/J309) (7800/7900/7100 vs. daha yavaş), taramanın pin 8'ine (HO TIMING) 150 pF'lik bir kapasitör (C307) ekleyerek daha yavaş ana bilgisayar seçiminde minimum bekleme süresini artırır. kontrol IC, U310 ( 155-0049-xx ), mevcut kapasitörlere paralel olarak. Bu, B4 pimindeki tutma sinyalinin minimum darbe genişliğini artırır, böylece daha yavaş ana bilgisayarların tarama mantığı bunu düzgün bir şekilde işleyebilir. Bu atlama telinin etkisi yalnızca 20 μs/Div ve daha yüksek tarama hızlarında fark edilebilir, çünkü bu tarama hızlarında en küçük şönt kapasitansı pin 8'de kullanılır ve bekleme süresi minimumdur.
- 7A18N
Temel Özellikler
- Giriş empedansı 1 MΩ // 20pF
- Sapma 1–2–5 sırayla 5 mV/böl - 5 V/böl, %2
- Bant genişliği 0 – 75 MHz (DC), 10 Hz – 75 MHz (AC)
- Gürültü 5 mV/Böl'de < 300 μV
- Seçenek 06 ofset aralığı ±200 Böl eşdeğeri 5 mV/Div aralığında ±1 V'tan 1 V/Div aralığında ±200 V'a kadar (maksimum giriş voltajıyla sınırlananın üzerinde)
- Özellikler:
* Mod: Yalnızca CH1, Yalnızca CH2, CH1+CH2 Ekle, Alternatif, Kıyılmış. CH2 ters çevrilebilir.
* Prob için kontak halkalı giriş soketleri ×10 / tanımlama bilgileri
* Bant genişliği sınırlayıcı anahtarı yok
- Ağırlık 1,4 kilo
- 7B85
Tektronix 7B85, dijital gecikme ve delta zaman okuma özelliğine sahip, 7000 serisi skoplar için 400 MHz geciktirme zaman tabanıdır ve tipik olarak 7800 Serisinde kullanılır, örneğin 7844 . XY modunu desteklemez.
Gecikme işlevi, 7B85'i benzer 7B80'den ayırır . 7B87 de 7B85'e benzer ancak gecikme yerine dijital depolama ana bilgisayarı için bir toplama saati sağlar.
Temel Özellikler
- Süpürme 1−2−5 sırayla 5 s/böl ila 10 ns/iv, 1 ns/böl'e kadar ×10 büyütücü, ×2,5 olarak değişken
- Tetikleme 400 MHz'e kadar
- Özellikler
* Gecikme ve delta sürelerinin dijital olarak okunması
* Değişken Tetikleme Durdurma
* Tepeden Tepeye Otomatik Tetikleme
- 7B80
Temel Özellikler
- Süpürme: 10 ns/Böl - 5 s/Böl (1–2–5), ×10 büyütücü (1 ns/Böl'e kadar), değişken tarama (×2,5'e kadar) ve tutma (20 ms/'de en fazla ×2 tarama uzunluğu) Div ve daha hızlı)
- Hariç tutulan tarama: 78xx, 79xx'te ilk 10 ns; 77xx'teki ilk 20 ns; Diğer ana bilgisayarlarda ilk 50 ns
- Tetiklemek: 50 MHz'e kadar 50 mV veya 0,3 Div, 400 MHz'e kadar 250 mV veya 1,5 Div; AC >30 Hz, LF REJ >30 kHz, HF REJ <50 kHz
- Titreşim: <100 ps, 400 MHz'de
- Dahili: Tetiklemek Maks. 250 V DC+tepe AC, 1 MΩ // 20 pF
- Süpürme/Tetikleme Modları: Tepe-Tepe Otomatik, Otomatik, Norm, Tek Tarama
Ürün İkinci El Olup Sorunsuzdur
