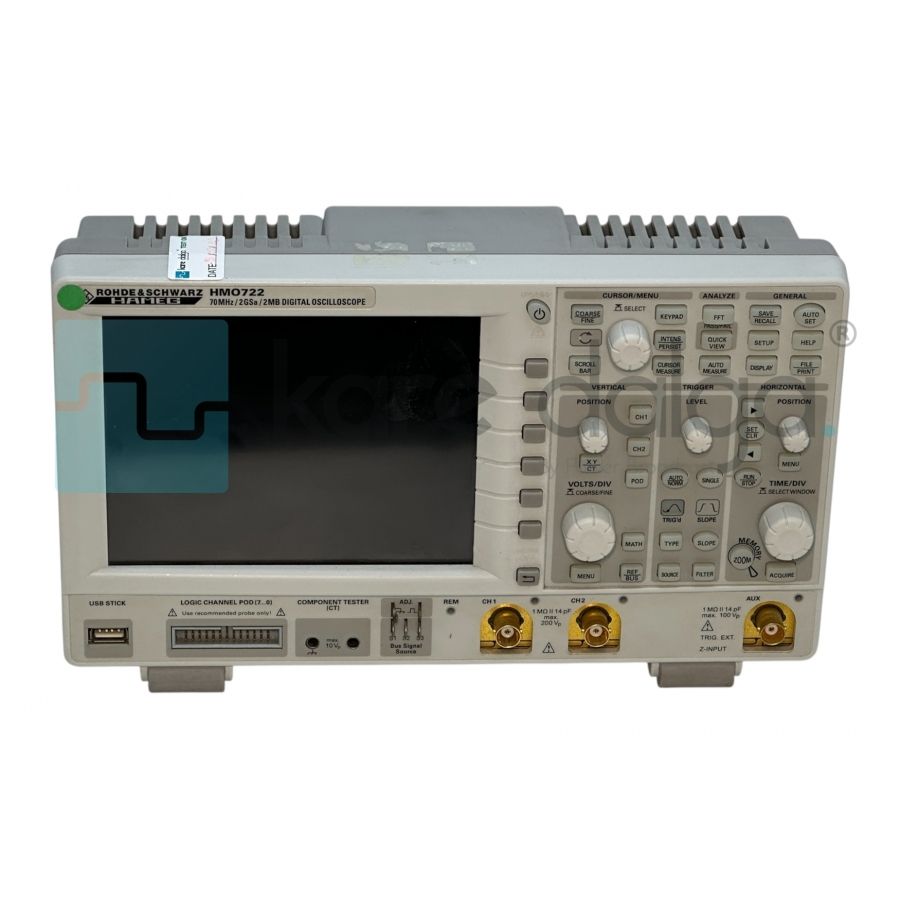

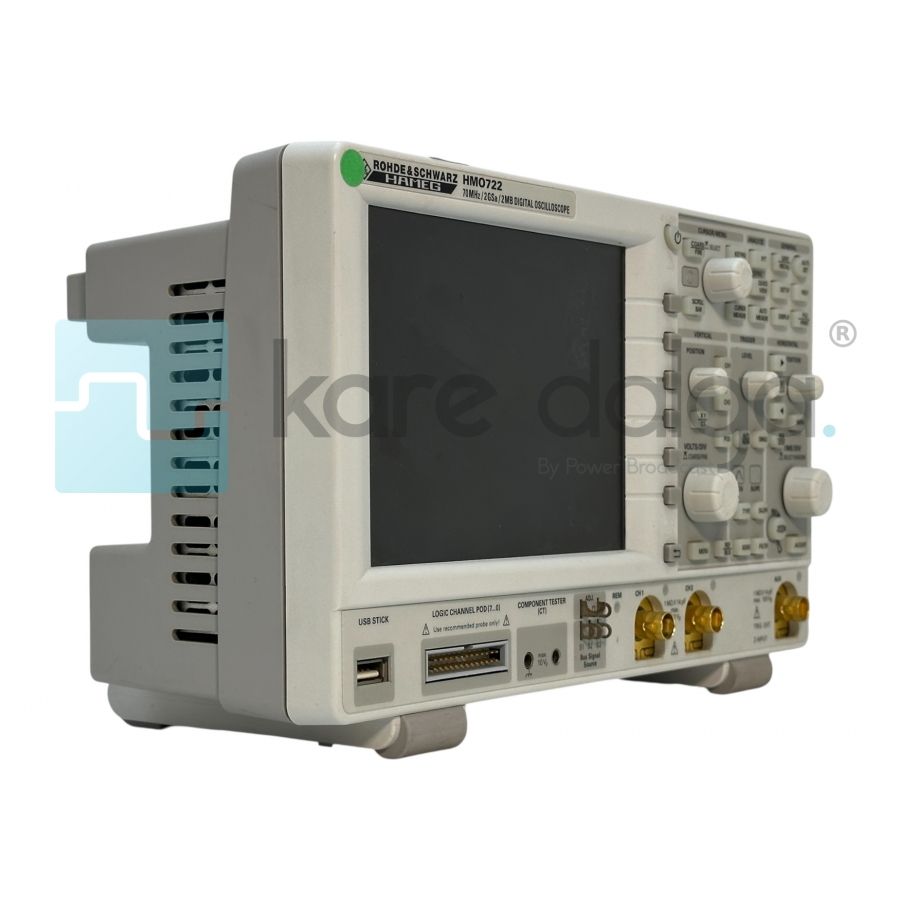

Model: HMO722 (Rohde & Schwarz / Hameg) — 70 MHz, 2 kanallı Mixed-Signal Dijital Osiloskop

Teknik Spesifikasyonlar

Bant Genişliği: 70 MHz

Gerçek Zamanlı Örnekleme Hızı: 2 GSa/s

Hafıza Derinliği: 1 Mpts/kana l (toplam maksimum 2 MPts)

Analog Kanal Sayısı: 2

Logic Kanal (MSO, opsiyonel): 8 adede kadar

Ekran: 6.5″ VGA TFT renkli LCD, 640×480 piksel

Giriş Empedansı: 1 MΩ / 14 pF

Dikey Duyarlılık: 1 mV/div – 10 V/div

Tetikleme Modları: Slope, Video, Pulse-width, Logic, Delayed, Event

Tetikleme Kaynakları: CH1, CH2, harici sinyal, hatta besleme gerilimi

Zaman Bazı Aralığı: 2 ns/div – 50 s/div

Yükselme Süresi (Rise Time): ≤ 5 ns

Giriş Gerilimi (Maks.): 200 V

Dijital Ölçüm Fonksiyonları

19 matematiksel işlem

Otomatik parametre ölçümleri (6 parametre)

FFT (64 kPts)

Formül editörü, ratio-imleç, pass/fail mask testleri

Komponent test fonksiyonu

6 haneli sayıcı

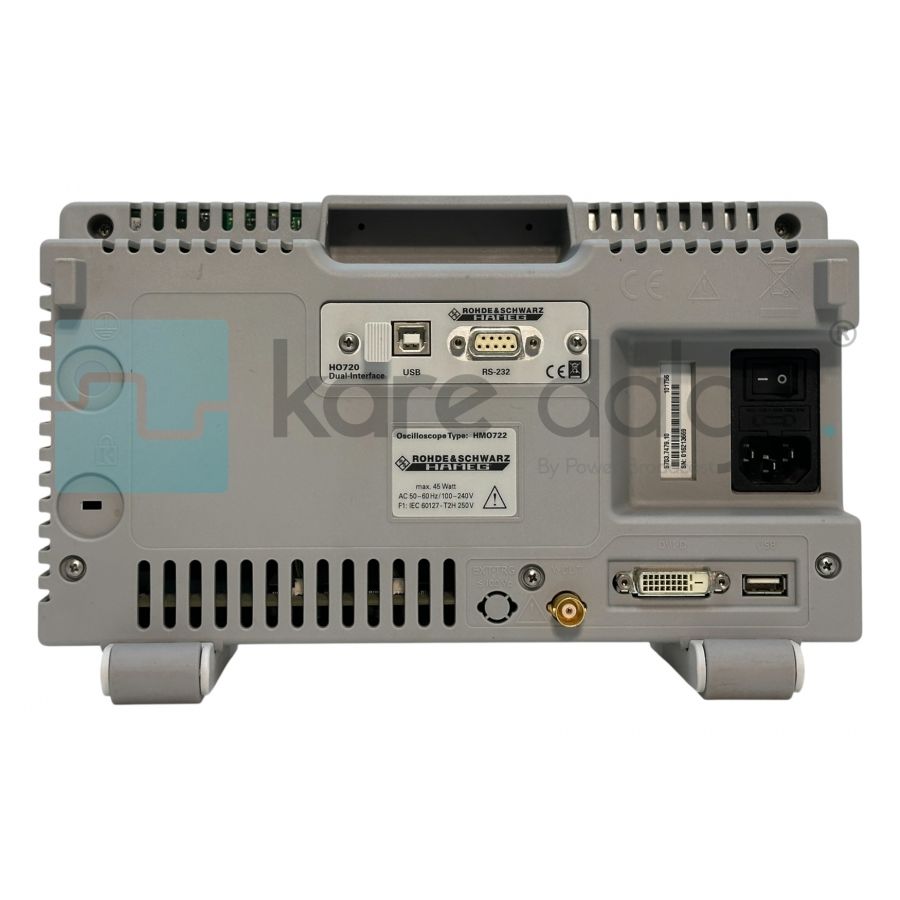

Arayüz & Genişletilebilirlik

USB: 3 × USB (kütle depolama, yazıcı, uzak kontrol)

DVI-D video çıkışı mevcut

RS-232 ile Uzaktan Kontrol (Opsiyonel)

Opsiyonel Protokol Çözücü: I2C, SPI, UART/RS-232, CAN/LIN

Fiziksel ve Genel Bilgiler

Boyutlar: 285 × 175 × 140 mm

Ağırlık: ~2.5 kg

Güç Tüketimi: Maks. 45 W, tipik 25 W

Çalışma Ortamı: +5 °C – +40 °C; depolama –20 °C – +70 °C; max. irtifa 2000 m

Güvenlik: CAT I ölçüm kategorisi, maksimum 200 Vpk giriş sınırı
