Teknik Özellikler

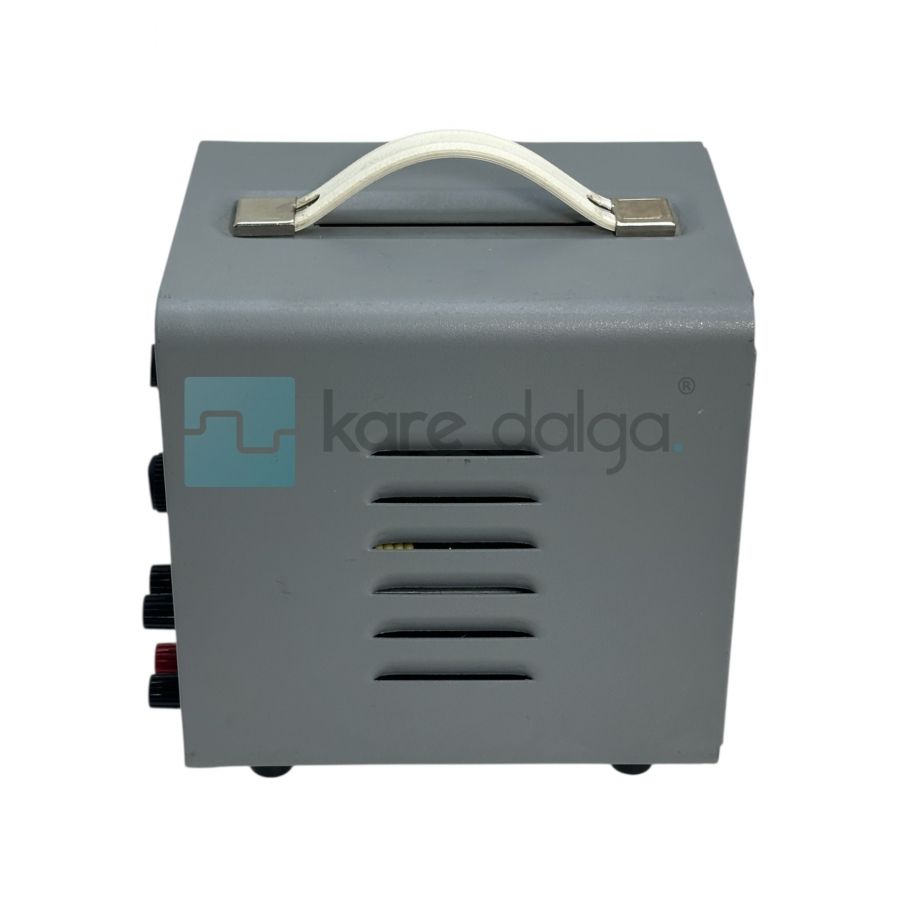

Model No: Type 7021-1 Phase Shift Network
Kullanım Amacı: Inject edilen sinyalin görüldüğü ölçüm cihazlarına (osiloskop, voltmetre) güç frekansının (50 Hz, 60 Hz, 400 Hz) ulaşmasını engeller; buna rağmen test edilen sinyalin ölçüm cihazında görülmesini sağlar.
Uygunluk: Tek fazlı 115 V veya 230 V besleme ile 50 Hz, 60 Hz ve 400 Hz güç hatlarında çalışabilir.
Bağlantı Kapasitesi: Cihaz üzerindeki terminaller 50 A’ye kadar güç akımını taşıyabilir; 200 A’ye kadar akım için ayrı bir adapter (Solar Type 8121-1) kullanılabilir.
Devre Yapısı: Köprü-tip direnç ve kapasitans değişken elemanları içerir, manuel olarak “null” ayarı yapılabilir.
Ayar Süreci: Ölçüm cihazında minimum seviye (örneğin <300 mV) elde edilene kadar direnç ve kapasitans elemanları ayarlanır; ardından test sinyali belirtilen seviyeye çıkarılır.
Yapı: Panel üzerindeki terminaller ve kontrol elemanları açık durumda; güvenlik için tüm bağlantıların dikkatle yapılması gerekir.
Boyutlar: ~ 10" genişlik × 5" yükseklik × 12" derinlik (yaklaşık 25 cm × 12.7 cm × 30.5 cm)
Ağırlık: ~10-12 pound (yaklaşık 4.5-5.5 kg)
