Sanko BN100+ USB VNA – Teknik Özellikler
Ölçüm Kapasitesi

Frekans Aralığı: 300 kHz – 6.5 GHz

Port Yapısı: 2 port, 2 yol (S11, S21, S12, S22 ölçümleri)

Çıkış Gücü: –20 dBm ila +10 dBm

Giriş Gücü (maks.): +23 dBm

Performans

Dinamik Aralık: 120 dB (10 Hz IFBW)

Gürültü Seviyesi: –120 dBm altında (10 Hz IFBW)

İz Gürültüsü: 5 mdB rms (3 kHz IFBW)

Ölçüm Hızı: 68 µs/adım (tipik)

Directivity: > 42 dB

Bağlantı ve Kontrol

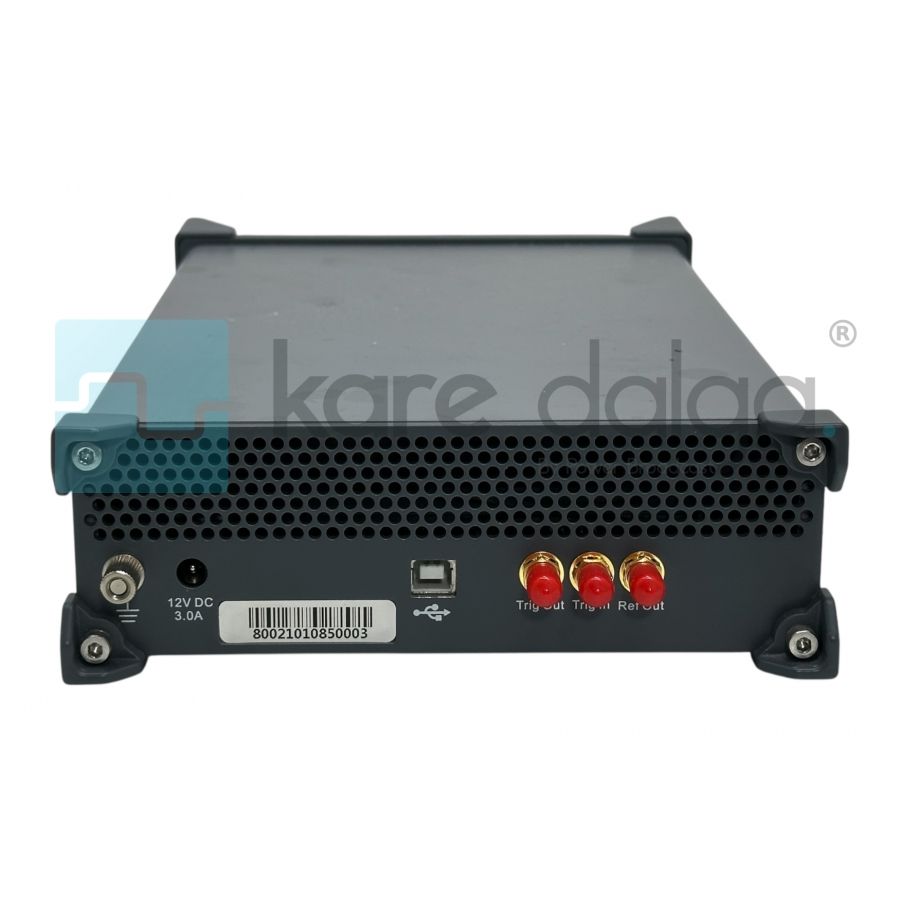

Arayüz: USB bağlantısı

Protokol: VISA desteği

Harici Referans: 10 MHz SMA giriş/çıkış

Kalibrasyon Aralığı: 3 yıl

Güç ve Fiziksel Özellikler

Güç Tüketimi: 18 W

Güç Kaynağı: 110/220 V AC

Çalışma Ortamı: +5 °C – +40 °C, %90 bağıl nem (25 °C’de)

Boyutlar: 180 × 50 × 290 mm

Ağırlık: ~2.3 kg

Özet

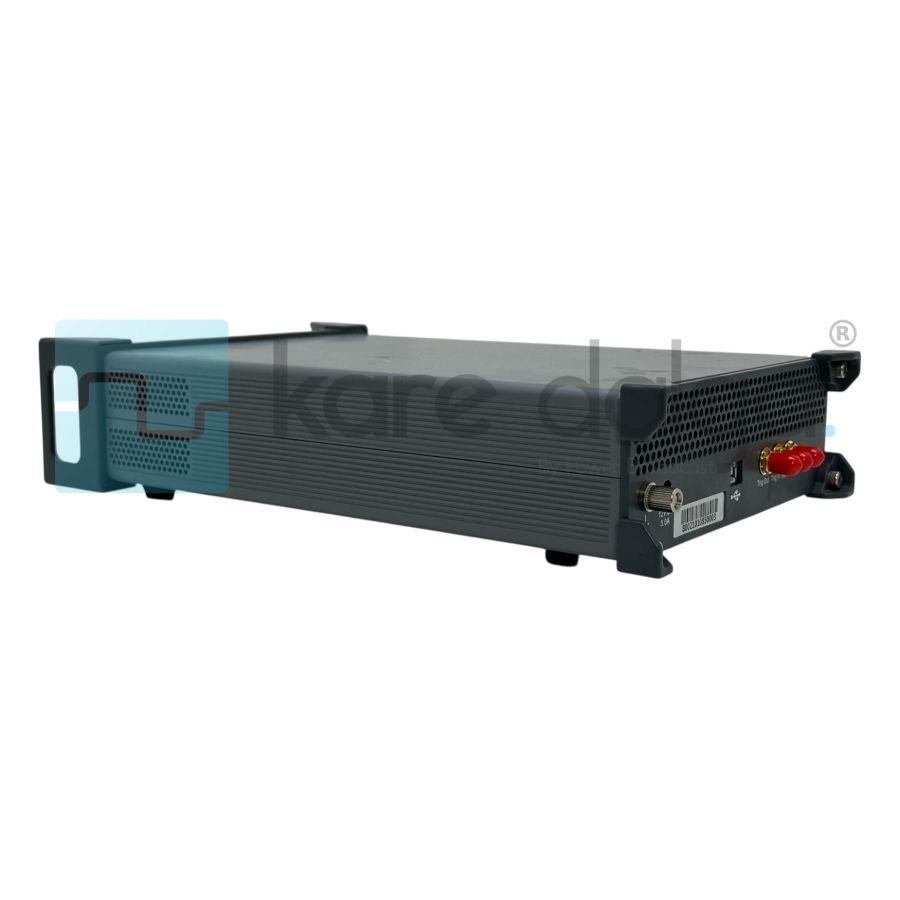

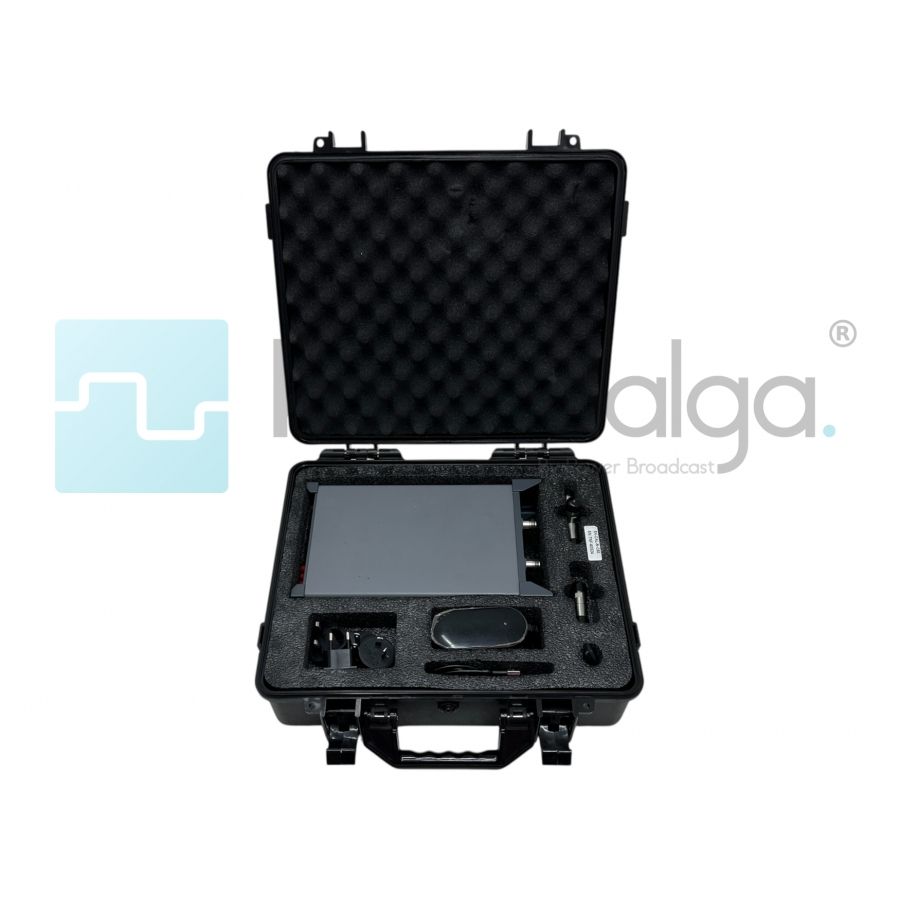

Sanko BN100+, USB üzerinden bilgisayara bağlanan, taşınabilir bir vector network analyzer (VNA)’dır.
Geniş frekans aralığı, yüksek dinamik aralığı ve düşük gürültü seviyesi ile RF komponent ve devre testlerinde profesyonel ölçüm imkânı sunar.
