Frekans Aralığı:

20 Hz – 300 kHz

20 Hz – 500 kHz (opsiyon)

20 Hz – 1 MHz (opsiyon)

Temel Doğruluk:
±0.05 %

Ölçüm Parametreleri:
L (endüktans), C (kapasitans), R (direnç), ESR, D (dissipasyon faktörü), Q (kalite faktörü), Z, Y, X, θ (faz açısı)

Ölçüm Aralığı:
0.01 mΩ – 99.99 MΩ
0.01 pF – 9.9999 F

Test Voltajı:
5 mV – 2 Vrms

Test Akımı:
20 µA – 20 mArms

Ekran:
6.5 basamaklı dijital ekran

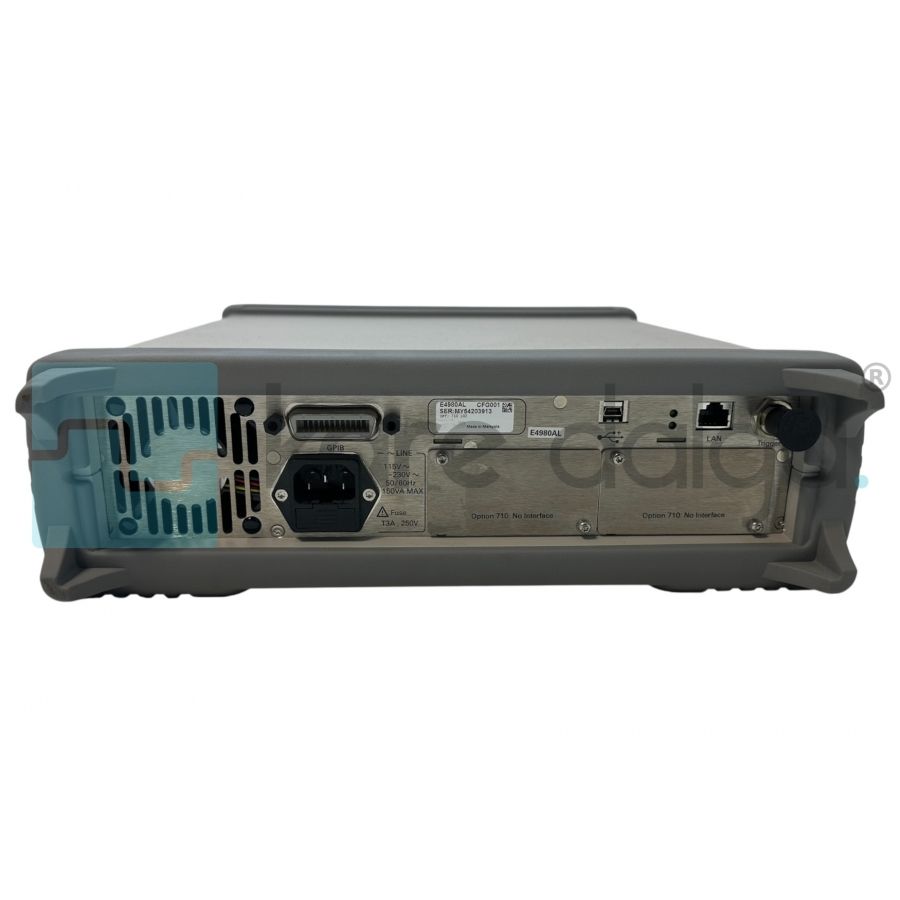

Arayüzler:
GPIB, USB, LAN

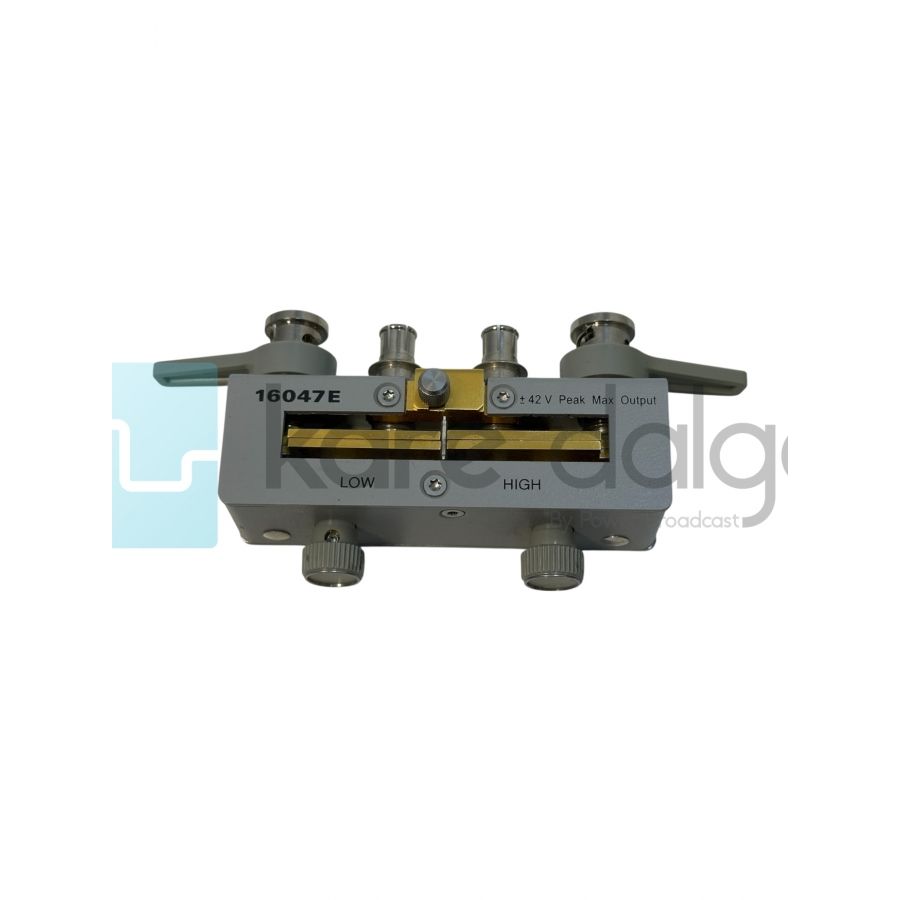

Opsiyonel Aksesuar: 16047E Test Fixture

4-Terminal Pair Test Fixture

Komponentleri doğrudan bağlayarak hassas LCR ölçümleri yapmaya imkan verir

Özellikle düşük empedanslı bileşenlerin doğru ölçümü için uygundur

E4980A/AL ile tam uyumludur

Kullanım Alanları

Kondansatör, bobin, direnç ve yarı iletken bileşenlerin hassas ölçümü

Üretim hattı testleri

Ar-Ge laboratuvar çalışmaları

Malzeme karakterizasyonu
