Açıklama:

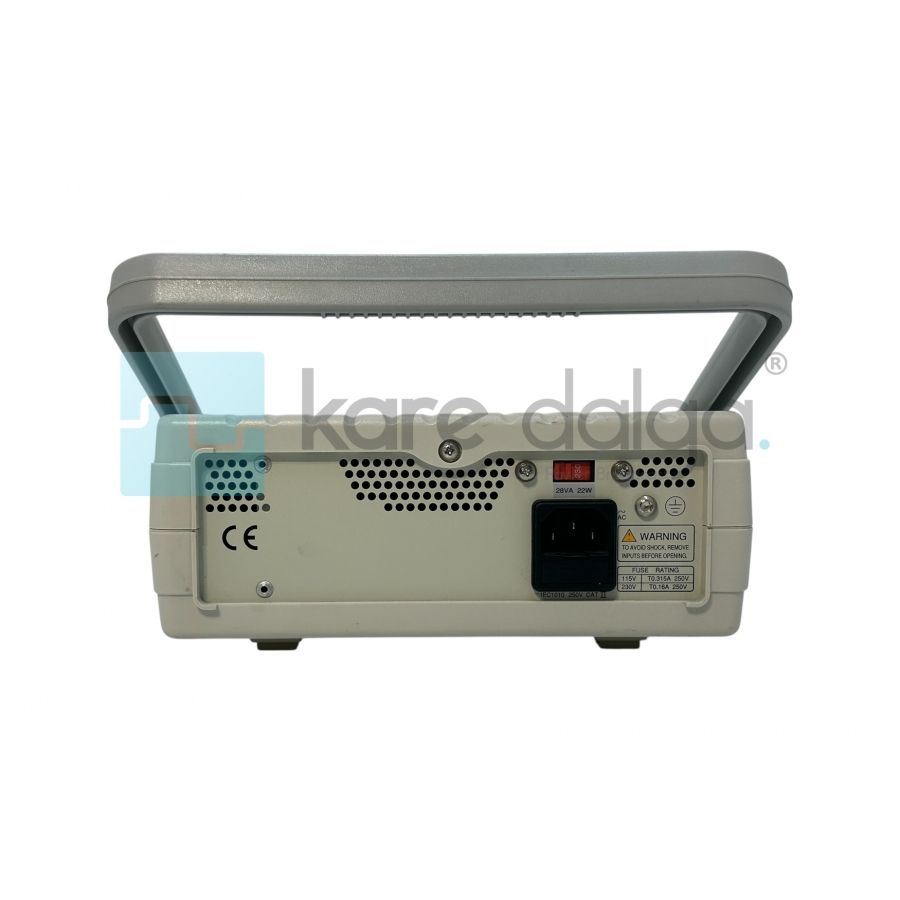

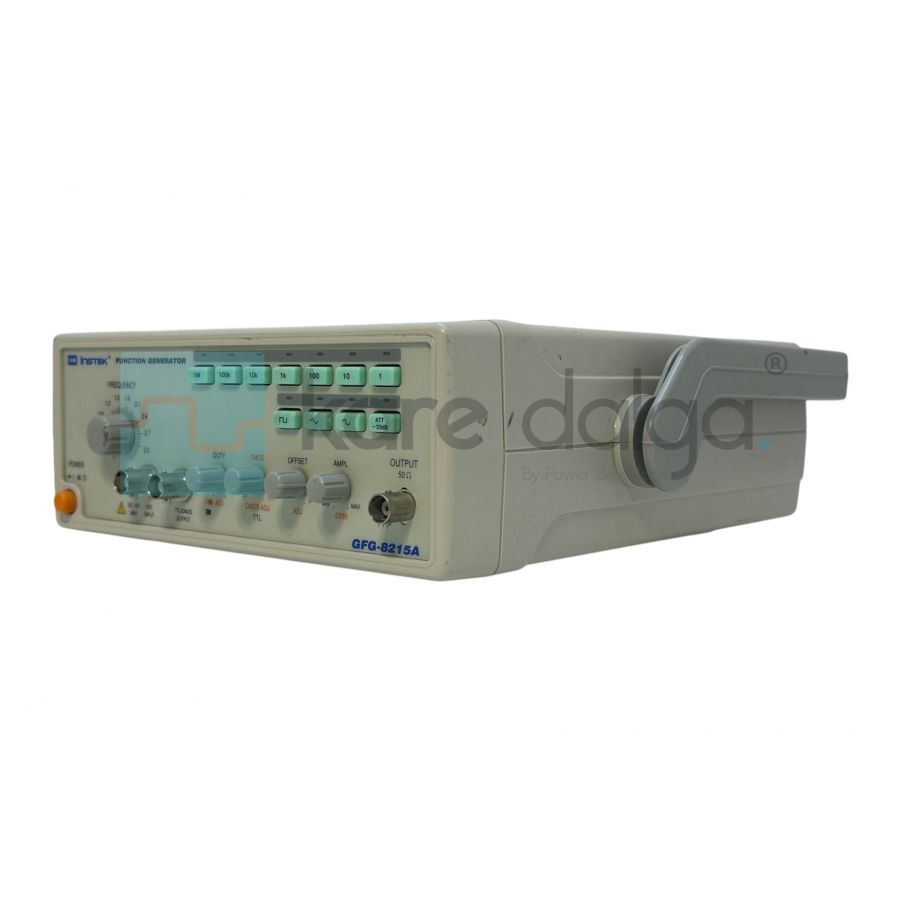

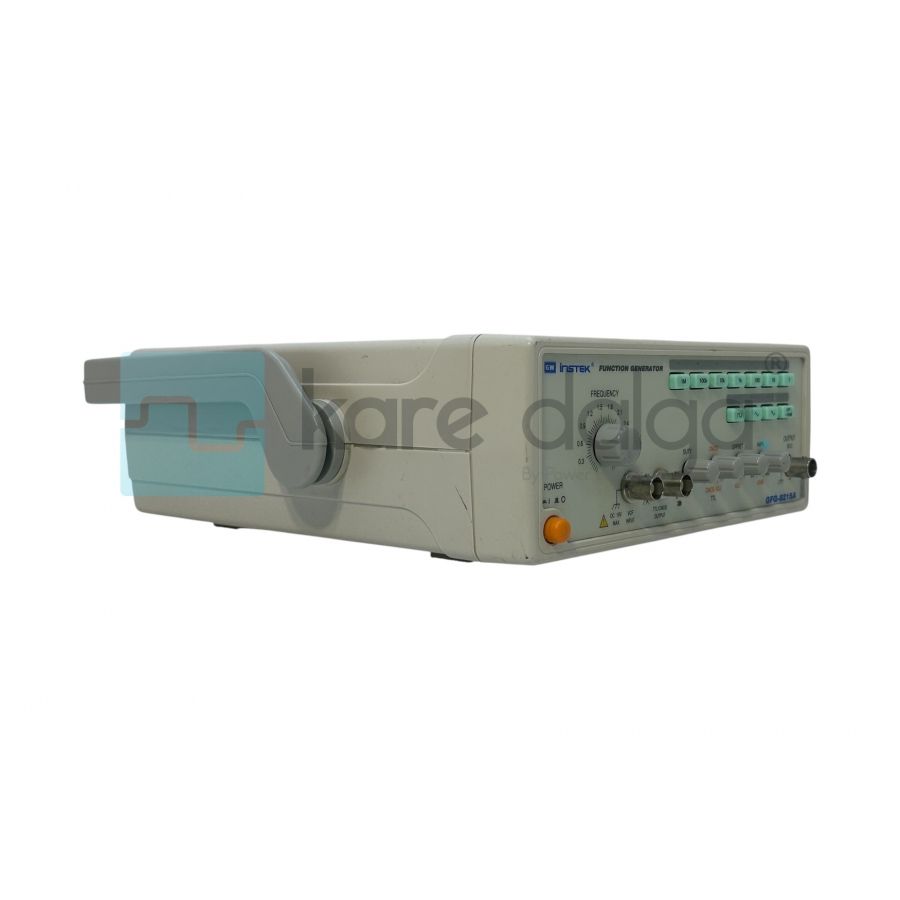

GW Instek GFG-8215A, 0.3 Hz – 3 MHz aralığında sinyal üretebilen, güvenilir ve kompakt bir fonksiyon jeneratörüdür. Sinüs, üçgen, kare, rampa dalga formları ile TTL ve CMOS çıkış desteği sunar. Harici gerilim kontrollü frekans (VCF) fonksiyonu, ayarlanabilir duty cycle, DC offset kontrolü ve iki kademeli attenuator özellikleri sayesinde laboratuvar ve endüstriyel test uygulamalarında yaygın olarak tercih edilir. Bu modelde sayısal frekans sayacı veya ekran bulunmaz; yalnızca temel fonksiyon üretim özellikleri mevcuttur.

Teknik Özellikler:
Marka: GW Instek
Model: GFG-8215A
Frekans Aralığı: 0.3 Hz – 3 MHz (7 kademe)
Dalga Şekilleri: Sinüs, Üçgen, Kare, Rampa, TTL ve CMOS çıkış
Sinüs Dalga Düzgünlük: <0.3 dB (0.3 Hz – 300 kHz), <0.5 dB (300 kHz – 3 MHz)
Harmonik Bozulma (THD): -30 dB altında
Üçgen Dalga Doğruluk: ±1% (0.3 Hz – 200 kHz)
Kare Dalga Yükselme/Zamanı: <100 ns (50 Ω yükte)
TTL Çıkış: ≥3 Vpp, Fan Out: 20 TTL yük
CMOS Çıkış: 0 – 10 V (anahtar seçimi ile)
Çıkış Empedansı: 50 Ω ±10%
Maksimum Çıkış Amplitüdü: >10 Vpp (50 Ω yükte)
DC Offset: ±5 V (50 Ω yükte)
Duty Cycle Kontrolü: %80 – %20 sürekli ayarlanabilir (1 MHz’e kadar)
Attenuator: -20 dB × 2 kademeli + değişken attenuator
VCF (Voltage Controlled Frequency): 0 – 10 V giriş ile frekans kontrolü
Güç Kaynağı: AC 115V / 230V ±15%, 50/60 Hz
Boyutlar: 251 × 91 × 291 m
Ağırlık: Yaklaşık 2.0 kg
Not: GFG-8215A modelinde dahili frekans sayacı ve LED ekran bulunmaz.
