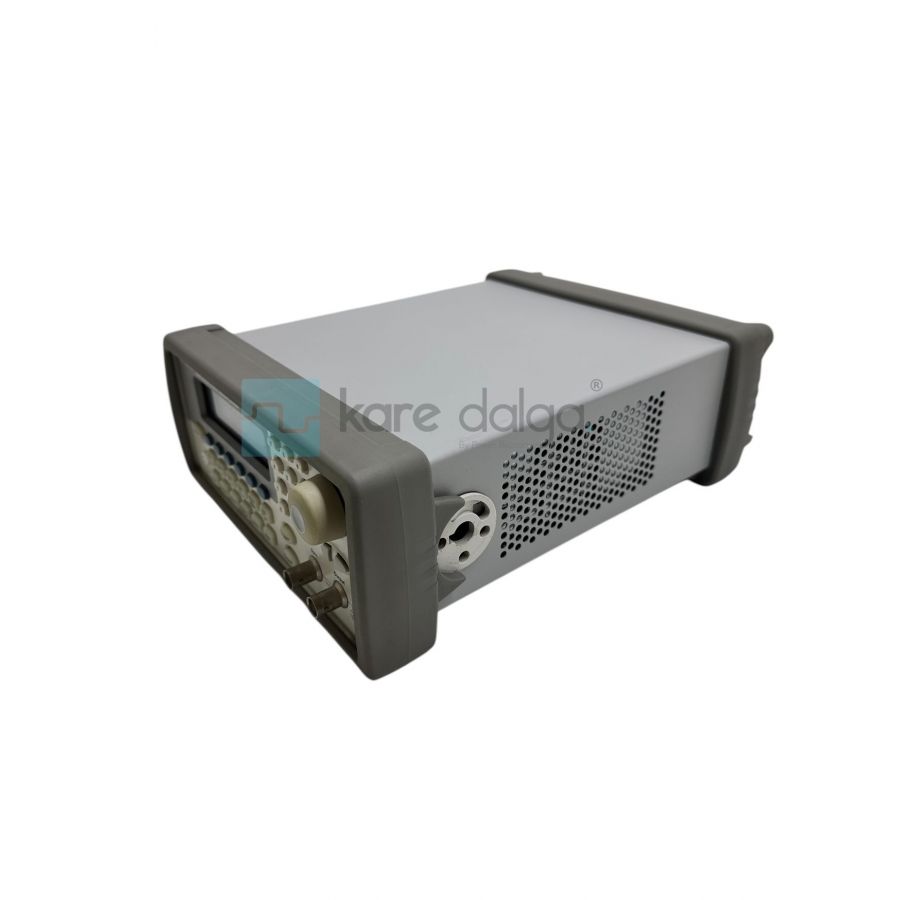

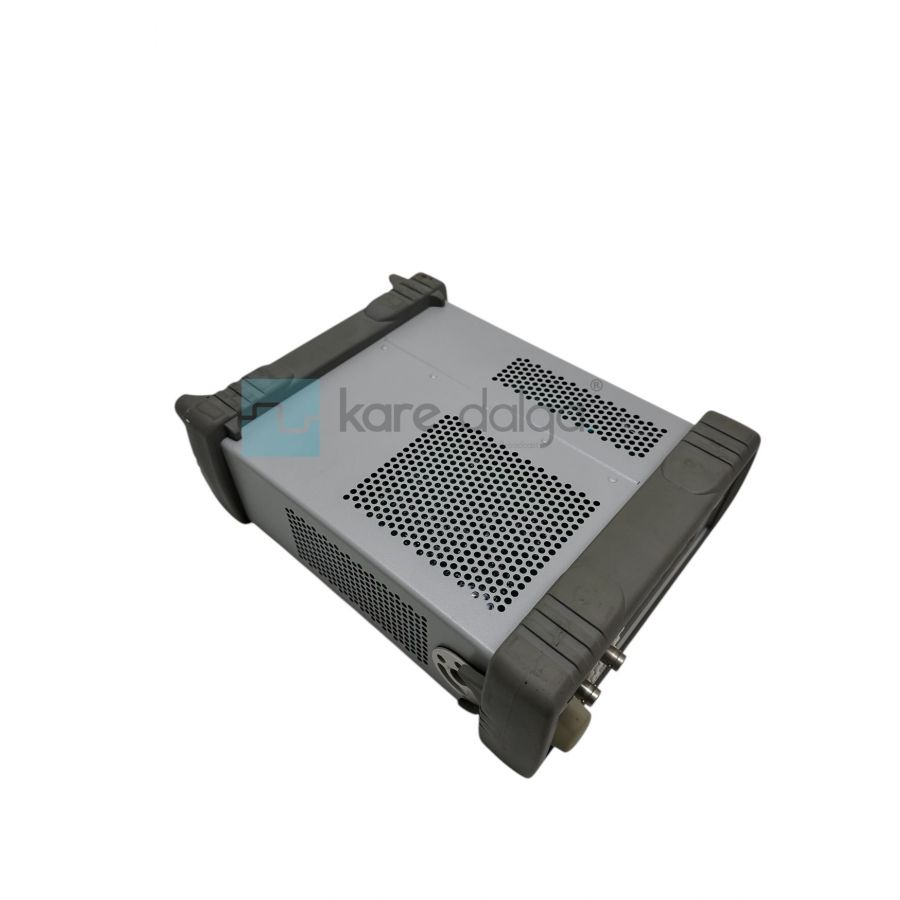

Rastgele Dalga Şekli Üreteci (Arbitrary Waveform Generator) Teknik Özellikler
Genel Özellikler
Frekans
Doğruluk:
90 gün: ± (10 ppm + 3 pHz)
1 yıl: ± (20 ppm + 3 pHz)
Çözünürlük: 1 µHz
Genlik
Aralık:
50 Ω yükte: 10 mVpp – 10 Vpp
Açık devrede: 20 mVpp – 20 Vpp
Doğruluk: ± %1 + 1 mVpp
Birimler: Vpp, Vrms, dBm
Çözünürlük: 4 hane
DC Ofset
Aralık:
50 Ω yükte: ±5 V
Açık devrede: ±10 V
Doğruluk: ± %2 + 2 mV
Çıkış Özellikleri
Empedans: 50 Ω (tipik)
İzolasyon: Maks. 42 Vpk (toprağa göre)
Koruma: Kısa devre korumalı, aşırı yükte çıkış kapanır
Harici Frekans Referansı (Seçenek 001)
Giriş Aralığı: 10 MHz ± 500 Hz
Seviye: 100 mVpp – 5 Vpp
Giriş Empedansı: 1 kΩ, AC bağlantılı
Kilitlenme Süresi: < 2 saniye
Çıkış Frekansı: 10 MHz / 0 dBm (632 mVpp)
Faz Kayması
Aralık: ±360°
Çözünürlük: 0.001°
Doğruluk: 20 ns
Modülasyon Türleri
AM, FM, PM, PWM, FSK
Kaynak: Dahili / Harici
Dahili Modülasyon Şekilleri: Sinüs, Kare, Testere, Üçgen, Gürültü, Rastgele
Modülasyon Frekans Aralığı: 2 mHz – 20 kHz
FM Sapması: 0 – 10 MHz
PWM Sapması: %0 – %100 (darbe genişliği üzerinden)
Harici Modülasyon Girişi:
Giriş Aralığı: ±5 V
Bant Genişliği: DC – 20 kHz
Tarama (Sweep) Özellikleri
Dalga Şekilleri: Sinüs, Kare, Ramp, Rastgele
Tarama Türü: Lineer veya Logaritmik
Süre: 1 ms – 500 s
Tetikleyici: Dahili, Harici veya Tek Seferlik
Patlama (Burst) Modu
Türler: Sayılı (1–50.000 döngü), Sonsuz, Kapılı
Başlangıç/Bitiş Fazı: ±360°
Süre: 1 µs – 500 s
Tetikleme Özellikleri
Giriş:
Seviye: TTL uyumlu
Genişlik: > 100 ns
Gecikme: < 500 ns
Çıkış:
Seviye: TTL uyumlu
Genişlik: > 400 ns
Hız: Maks. 1 MHz
Programlama Süreleri
Fonksiyon Değişimi: 111 ms
Frekans Değişimi: ~1.5 ms
Genlik Değişimi: 30 ms
Kullanıcı Tanımlı Dalga Seçimi: ~124 ms
64k Nokta Transfer Süresi:
USB: ~97 ms
LAN: ~192 ms
GPIB: ~337 ms
Genel Bilgiler
Güç: 100–240 V AC, 50/60 Hz
Güç Tüketimi: 50 VA (maks.)
Sıcaklık:
Çalışma: 0–55 °C
Depolama: –30–70 °C
Nem: %5 – %80 bağıl nem (yoğuşmasız)
Yükseklik: 3000 m’ye kadar
Arayüzler: USB, GPIB, LAN
Yazılım Dili: SCPI – IEEE-488.2
Ağırlık: 3.4 kg
Gürültü: 30 dBa (akustik)
Güvenlik: UL-1244, EN61010 vb. uyumlu
Boyutlar (Masaüstü): 261 x 104 x 303 mm
Desteklenen Dalga Şekilleri
Standart: Sinüs, Kare, Testere (Ramp), Üçgen, Darbe (Pulse), Gürültü (Noise), DC
Yerleşik Özel Dalga Şekilleri: Üssel artış, Üssel azalış, Negatif rampa, Sin(x)/x, Kalp atışı (Cardiac)
Dalga Şekli Özellikleri
Sinüs
Frekans Aralığı: 1 µHz – 20 MHz
Genlik Düzgünlüğü (1 kHz'e göre):
< 100 kHz: 0.1 dB
100 kHz – 5 MHz: 0.15 dB
5 MHz – 20 MHz: 0.3 dB
Harmonik Bozulma:
DC – 20 kHz: –70 dBc
1 MHz – 20 MHz: –35 dBc’ye kadar
Toplam Harmonik Bozulma (THD): %0.04
Faz Gürültüsü (10 kHz offset): –115 dBc/Hz (tipik)
Kare
Frekans Aralığı: 1 µHz – 20 MHz
Yükselme/Düşme Süresi: < 13 ns
Overshoot: < %2
Değişken Görev Döngüsü:
20 MHz'e kadar: %40–60
10 MHz'e kadar: %20–80
Asimetri (50% görev döngüsünde): %1 + 5 ns
Jitter (RMS): 1 ns + 100 ppm
Ramp / Üçgen
Frekans Aralığı: 1 µHz – 200 kHz
Doğrusallık: %0.1
Simetri Ayarı: %0.0 – %100.0
Darbe (Pulse)
Frekans Aralığı: 500 µHz – 5 MHz
Minimum Darbe Genişliği: 20 ns
Yükselme/Düşme Süresi: 13 ns – 100 ns
Overshoot: < %2
Jitter (RMS): 300 ps + 0.1 ppm
Gürültü (Noise)
Bant Genişliği: 9 MHz (tipik)
Rastgele (Arbitrary)
Frekans Aralığı: 1 µHz – 6 MHz
Dalga Uzunluğu: 2 – 64k nokta
Örnekleme Hızı: 50 MSa/s
Genlik Çözünürlüğü: 14 bit
Yükselme/Düşme Süresi: 35 ns (tipik)
Yerleşme Süresi: < 250 ns (%0.5’ye kadar)
Jitter (RMS): 6 ns + 30 ppm
