Genel Tanım
WJ-9205, özellikle 21,4 MHz IF çıkışlı alıcılarla çalışmak üzere tasarlanmış bir sinyal monitörüdür. Yüksek güvenilirlik, düşük güç tüketimi, küçük boyut ve çoklu alıcı için bağımsız ekran desteğiyle öne çıkar.

Giriş ve Çıkışlar

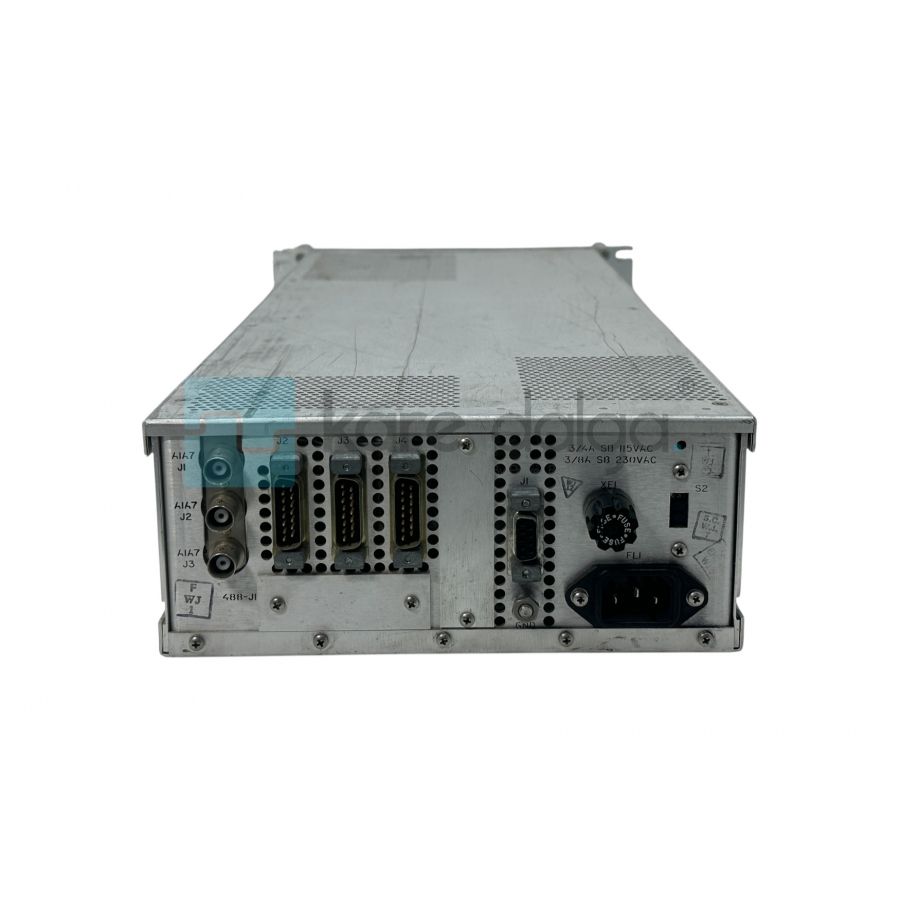

Giriş Sayısı: 3 adet IF girişi, BNC konnektör
Giriş Empedansı: 50 Ω, VSWR 1,5:1
Giriş Orta Frekansı: 21,4 MHz ±2,5 MHz
Maksimum Giriş Seviyesi: +20 dBm (hasarsız)
Çıkışlar: X ve Y ekseni sinyalleri (BNC) + güç çıkışı
Marker: 21,4 MHz kristal kontrollü, ekran merkezinde

Performans
Frekans Düzlüğü: ±1 dB
Sweep Genişliği: 50 kHz – 5 MHz (1-2-5 sıralı adımlar)
Sweep Doğruluğu: %10
Sweep Hızı: 5 – 40 Hz (otomatik, değişken)
Görüntü Aralığı: 60 dB logaritmik, ±2 dB doğruluk
Çözünürlük Band Genişliği (RBW): Nominal 10 kHz (3 dB), opsiyonel 2. çözünürlük mevcut
Hassasiyet: –100 dBm (minimum algılanabilir sinyal)
3. Derece İntersept Noktası (IP3): +15 dBm tipik
IF Redaksiyonu: ≥80 dB

Ekran
CRT: 4 inç (10,16 cm), P-31 fosfor
Çoklu İz: Aynı giriş kaynağına birden fazla iz atanabilir; geniş bant + dar bant izler aynı anda görülebilir

Kontroller
Merkezleme: Otomatik
Ön Panel: Tuş takımı (keypad)
Kazanç Kontrolü: 0 – 70 dB attenuasyon, 10 dB adımlı
Elektriksel ve Çevresel Özellikler
Güç Girişi: 115/230 V AC ±%10, 48–420 Hz
Güç Tüketimi: 50 W
Çalışma Sıcaklığı: 0 – 50 °C
Boyutlar: 3,5 in (yükseklik, 8,89 cm) × 8,25 in (genişlik, 20,96 cm) × 22 in (derinlik, 55,88 cm)
Ağırlık: ~18 lbs (8,15 kg)
