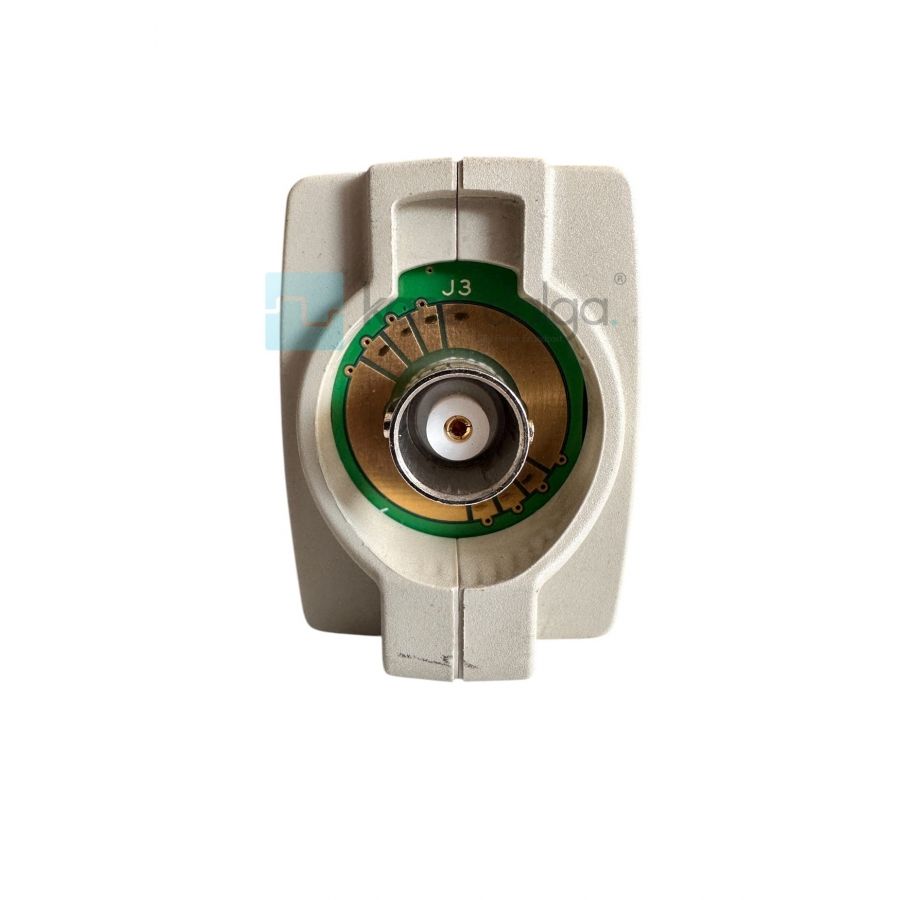

Tektronix TPA-BNC Adaptör Özellikleri
Genel Özellikler:
Bant Genişliği: DC'den >3 GHz'e kadar
VSWR (Gerilim Dalga Oranı): 3 GHz’e kadar <1.23:1
RF Ekstra Kayıp: <0.25 dB
Gecikme Süresi: 245 ps
Maksimum Giriş Sinyal Voltajı: 42 Vp-p, 30 VRMS, 60 VDC
Fiziksel Özellikler:
Boyutlar:
Yükseklik: 43 mm (1.694 inç)
Genişlik: 30.5 mm (1.200 inç)
Uzunluk: 62.2 mm (2.449 inç)
Ağırlık:
Nakliye Ağırlığı: 0.45 kg (1 lb)
Güç Gereksinimleri:

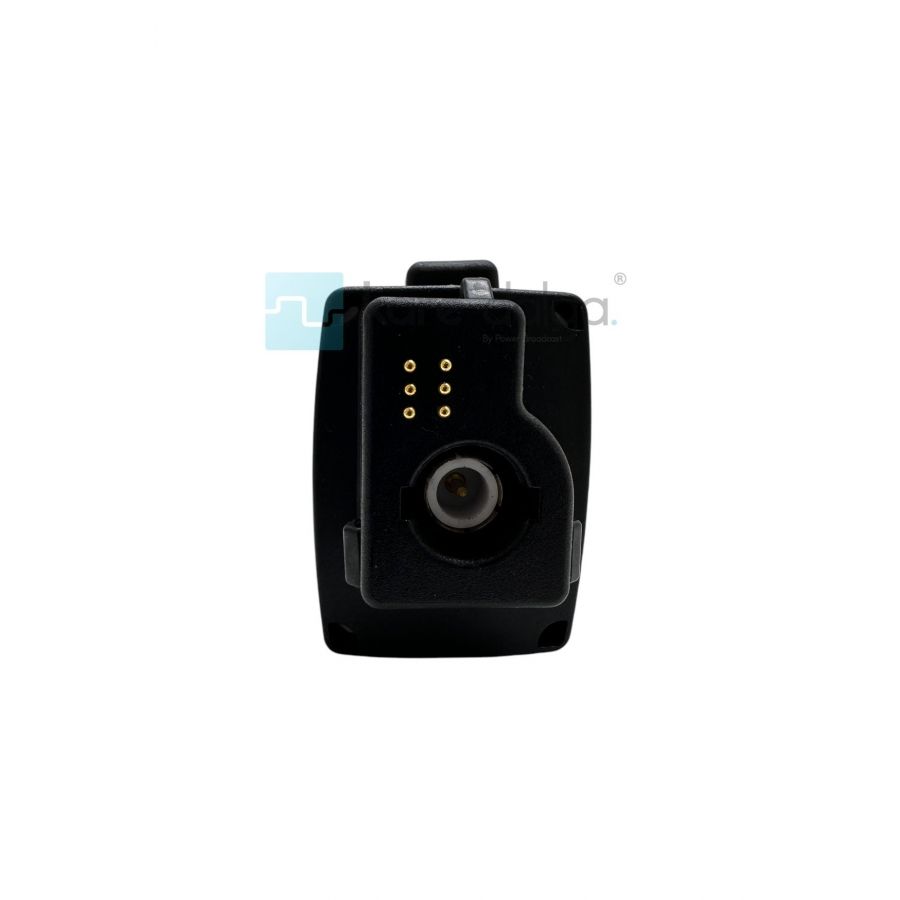

TPA-BNC adaptörü, doğrudan TekVPI prob arayüzüne sahip osiloskoplardan güç alır.
Çevresel Koşullar:
Çalışma Sıcaklığı: 0 °C ila +50 °C
Çalışmama (Depolama) Sıcaklığı: -40 °C ila +75 °C
Nem:
Çalışma: %5 ila %95 Bağıl Nem (30 °C'ye kadar); 30 °C üstünde 50 °C'ye kadar %5 ila %85 Bağıl Nem, yoğuşmasız
Çalışmama: %5 ila %95 Bağıl Nem (30 °C'ye kadar); 30 °C üstünde 75 °C'ye kadar %5 ila %85 Bağıl Nem, yoğuşmasız
İrtifa:
Çalışma: 3.000 m (10.000 ft)
Çalışmama: 15.240 m (50.000 ft)
