Genel Özellikler

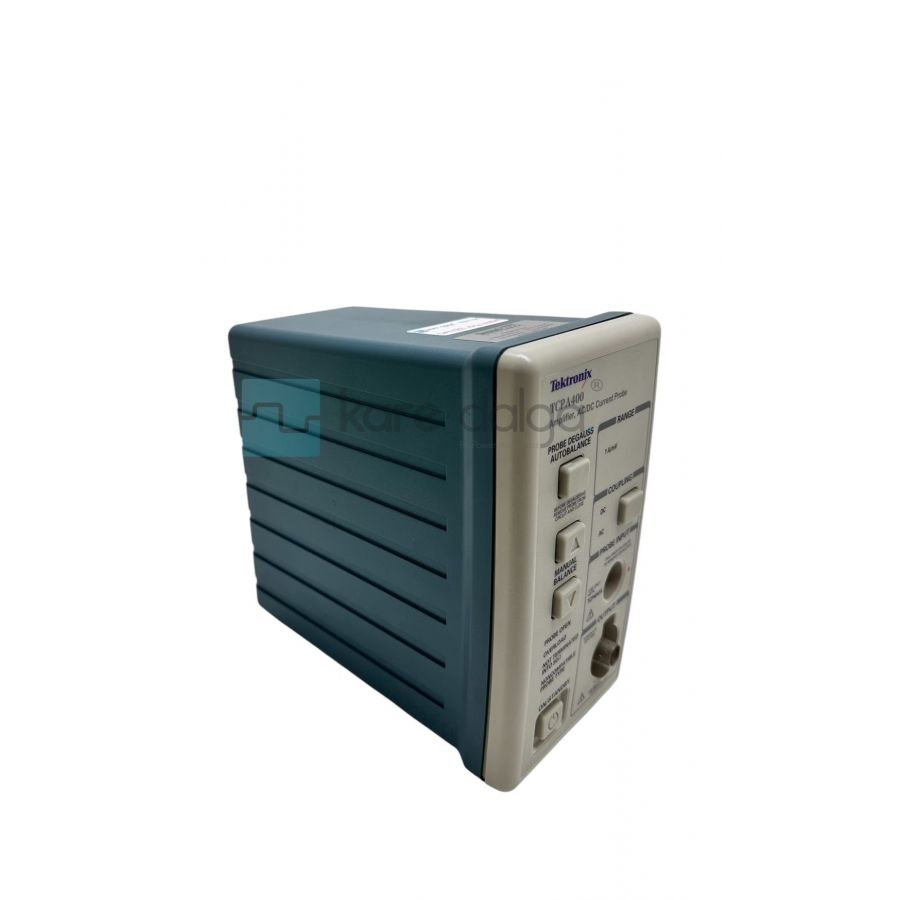

Model: TCPA400
Ürün Tipi: AC/DC Akım Probu Amplifikatörü
Bant Genişliği: DC – 50 MHz
Uyumlu Problar: Özellikle TCP404XL ile birlikte kullanıldığında, sürekli 500 A DC ve görev döngüsüne bağlı olarak 750 A DC'ye kadar ölçüm kapasitesi sağlar .
Çıkış Arayüzü: BNC (50 Ω)
Güç Gereksinimi: 90–264 V AC, 47–440 Hz, maksimum 50 W
Boyutlar: 6.8 x 3.6 x 6.6 inç (yaklaşık 17.3 x 9.1 x 16.8 cm)
Ağırlık: Yaklaşık 2.5 kg
Teknik Özellikler
Giriş Bağlantısı: AC/DC
Düşük Giriş Empedansı: Test edilen cihaza minimum yükleme sağlar
Split-Core Yapısı: Kolay devre bağlantısı için tasarlanmıştır
Durum Göstergeleri: Degauss, prob açık, aşırı yük, 50 Ω'luk terminasyon eksikliği ve uyumsuz prob türü gibi potansiyel hata durumlarını görsel olarak bildirir .
Düşük DC Sürüklenme ve Gürültü: Düşük seviyeli akım ölçümlerinde iyileştirilmiş performans sağlar
Otomatik Ölçekleme ve Birimler: Oskiloskop ekranında büyüklük ve amper cinsinden doğrudan okuma sağlar, manuel hesaplama ihtiyacını ortadan kaldırır
Uyumluluk ve Problar
TCPA400 amplifikatörü, özellikle TCP404XL akım probu ile birlikte kullanıldığında yüksek akım ölçümleri için idealdir. Bu kombinasyon, sürekli 500 A DC ve görev döngüsüne bağlı olarak 750 A DC'ye kadar ölçüm kapasitesi sunar .​
Uygulama Alanları
Güç kaynakları (anahtarlamalı ve lineer)
Yarı iletken cihazlar (SCR'ler, IGBT'ler, MOSFET'ler, CMOS, BJT'ler)
Güç inverterleri/dönüştürücüleri
Elektronik balastlar
Endüstriyel/tüketici elektroniği
Mobil iletişim (telefon, uydu, röle istasyonları)
Motor sürücüleri
Taşımacılık sistemleri (elektrikli araçlar, elektrikli trenler, lokomotifler, havacılık)
