Frekans ve Performans

Çalışma Frekans Aralığı: 15 kHz – 58 GHz (ultra geniş bant)

Küçük Sinyal Kazancı (Gain): 8 dB

Doyum Gücü (Psat): 13 dBm

Kazanç Düzgünlüğü: Geniş bant boyunca düşük dalgalanma

Uygulama Alanı: RF, mikrodalga ve milimetre dalga ölçümleri, test & ölçüm uygulamaları, ultra geniş bant haberleşme sistemleri

Elektriksel Özellikler

Besleme Gerilimi: +5.2 V DC

Besleme Akımı: 0.2 A

Kontrol Voltajı: 0 – 5 V

Giriş / Çıkış Empedansı: 50 Ω

Mekanik Özellikler

Bağlantı Tipi: 2.92 mm (K) konektör, 58 GHz’e kadar uyumlu

Modül Tasarımı: Kompakt, altın kaplama gövde

Soğutma: Pasif soğutma (ekstra heatsink ile daha yüksek kararlılık)

Kullanım Alanları

Yüksek frekans test & ölçüm laboratuvarları

Radar ve savunma sanayi RF testleri

Uydu haberleşme sistemleri geliştirme ve entegrasyonu

Ar-Ge çalışmaları, geniş bantlı devre karakterizasyonu

Yüksek frekans optik ve telekom altyapı testleri

Özet

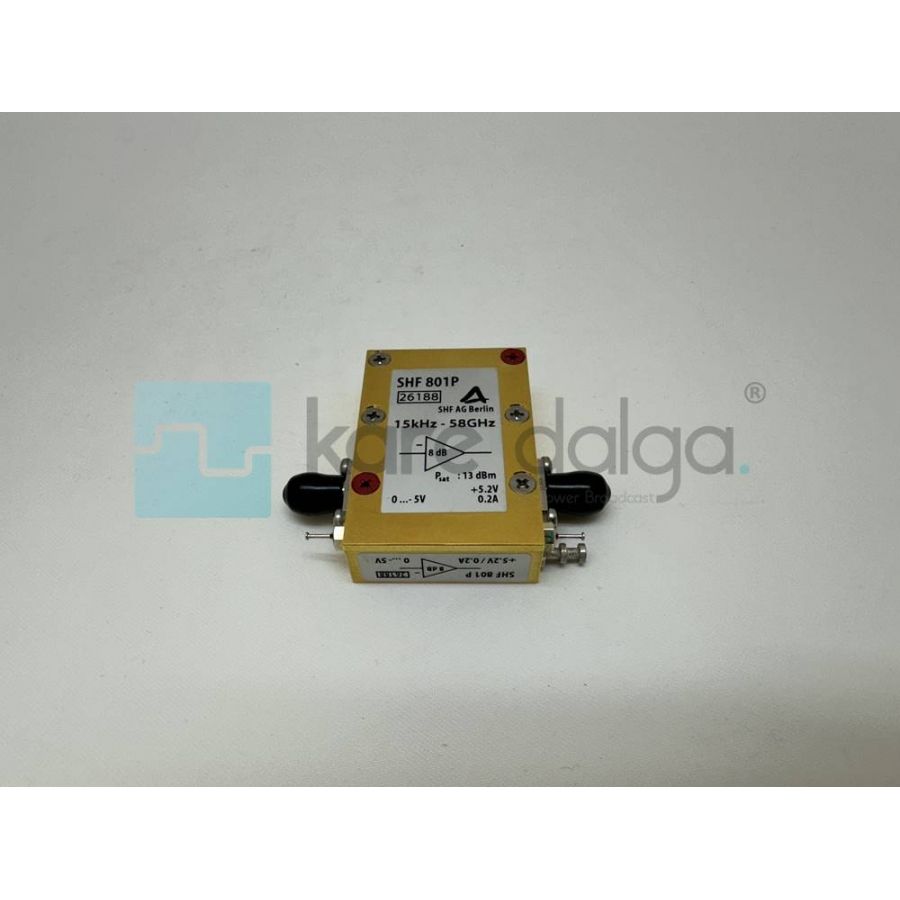

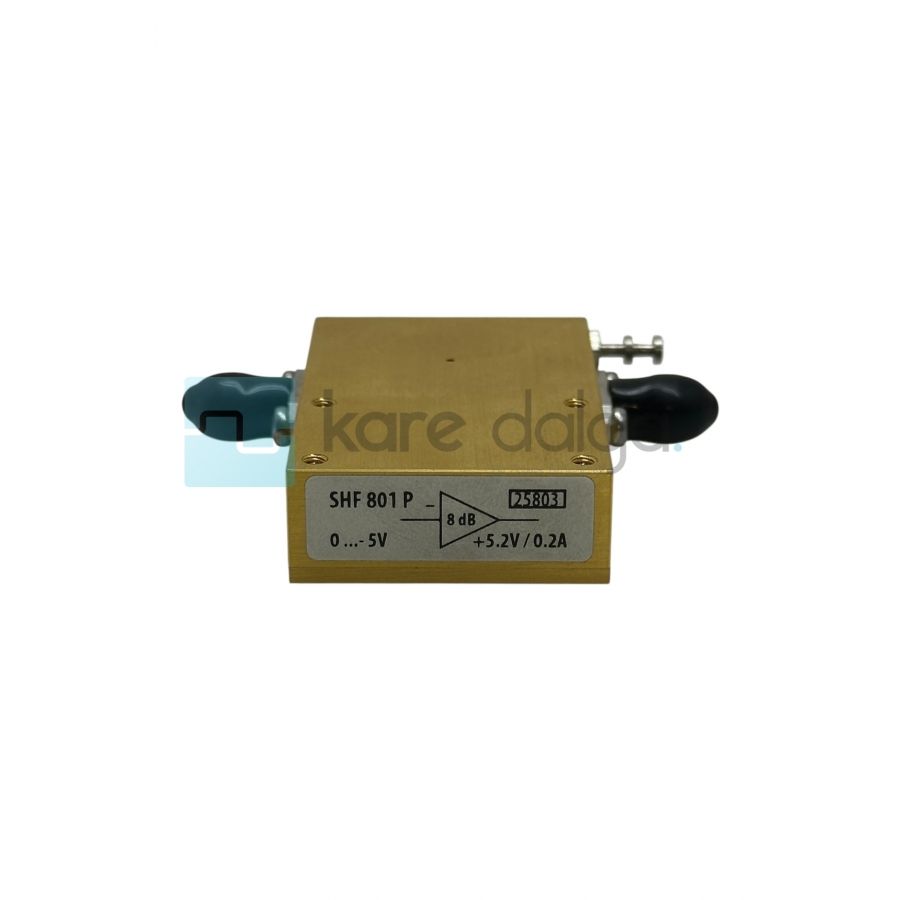

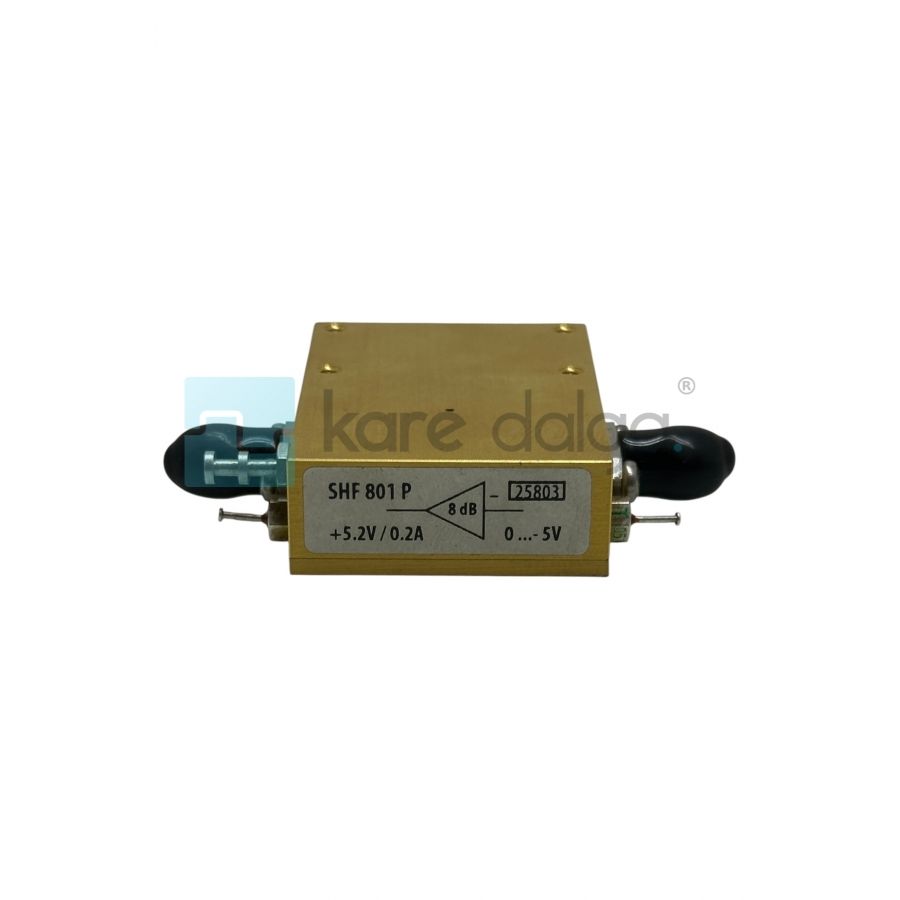

SHF 801P, 15 kHz’den 58 GHz’e kadar ultra geniş bantta çalışan bir RF güç yükselteçtir.

Geniş kapsama alanı, düşük kazançlı yapısı (8 dB) ve 13 dBm çıkış gücüyle özellikle laboratuvar testleri, savunma uygulamaları ve ileri haberleşme sistemlerinde güvenilir performans sunar.

Küçük boyutlu ve kompakt yapısıyla hassas ölçümlerde referans amplifikatör olarak tercih edilir.
