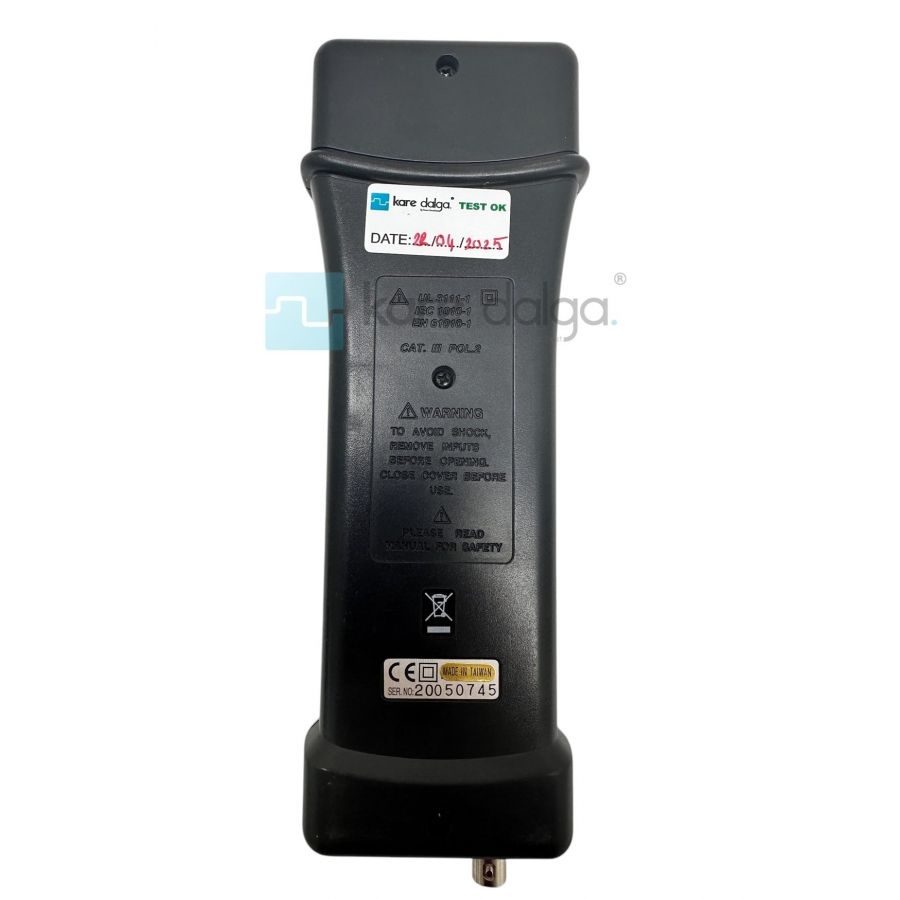

DP-100 Diferansiyel Prob – Teknik Özellikler
Fark Gerilimi (DC + AC tepe): 7 kVp-p
Ortak Mod Gerilimi (DC + AC tepe): 7 kVp-p
Ortak Mod Gerilimi (RMS): 2.4 kVrms
Kademeli Zayıflatma (Attenuation): X100, X200, X500, X1000
Maksimum Çalışma Gerilimi (DC + AC tepe):
X100: ≤ 700V
X200: ≤ 1400V
X500: ≤ 3500V
X1000: ≤ 7000V
Giriş Direnci (Her giriş için): 8 MΩ ± 2%
Giriş Kapasitesi (Her giriş için): 2.3 pF ± 5%
Giriş Empedansı (İki giriş arası): 16 MΩ // 1.2 pF
Ortak Mod Red Oranı (CMRR):
60 Hz: > 80 dB
100 Hz: > 60 dB
1 MHz: > 50 dB
Gürültü (50Ω yükte): ≤ 0.7 mVrms
Maksimum Çıkış Gerilimi: ±3.5V
Besleme Gerilimi: Harici 6V ~ 9V DC
Doğruluk (20–30°C, %70 nem, ısındıktan 20 dk sonra): ≤ ±2%
Bant Genişliği (-3 dB noktası): 100 MHz
Aşım (Over Range) Uyarısı Seviyeleri:
X100: ≤ 700V
X200: ≤ 1400V
X500: ≤ 3500V
X1000: ≤ 7000V
