Teknik Özellikler

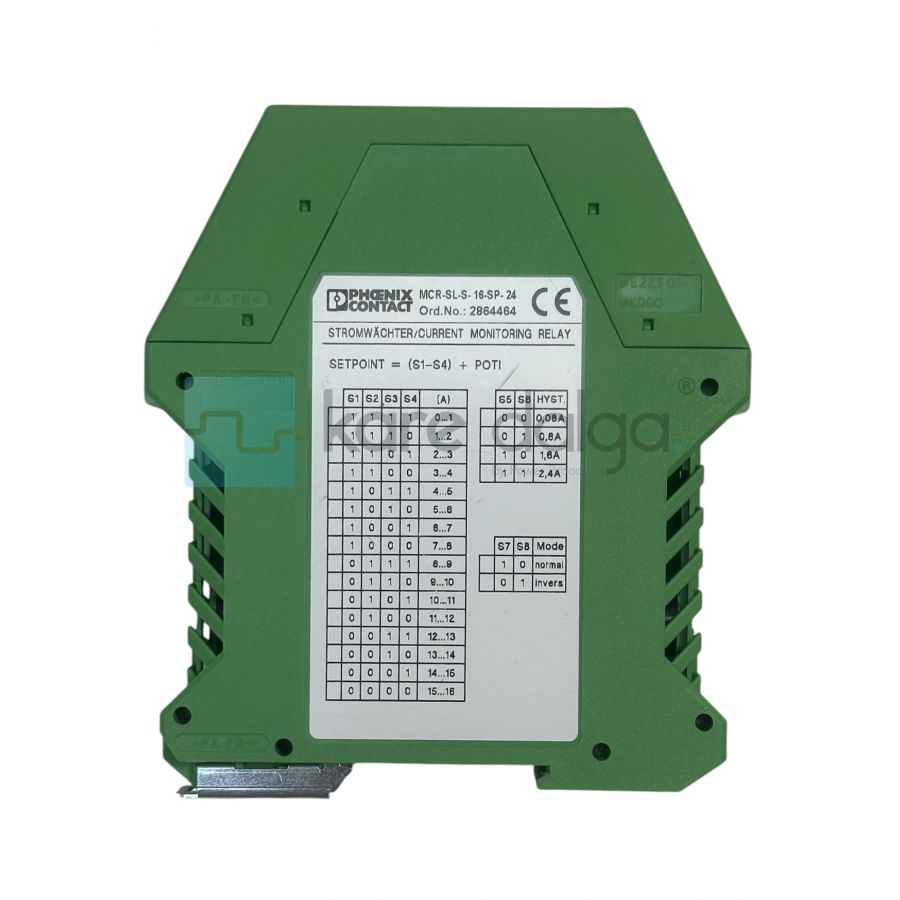

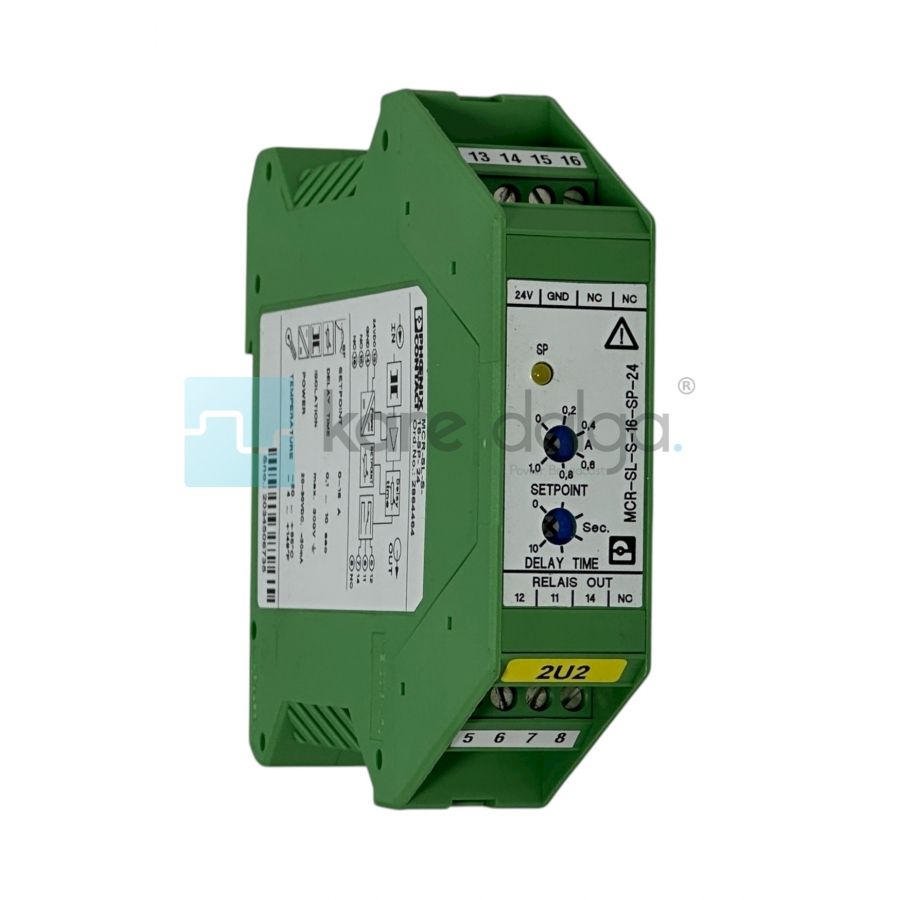

Ürün Tipi Sinüzoidal AC Akım İzleme Rölesi
Parça Numarası 2864464
Ölçüm Aralığı 0 … 16 A AC
Giriş Akımı Türü Sinüs (Sine wave)
Aşırı Yük Kapasitesi 2 × IN (sürekli)
Nominal Frekans 50 / 60 Hz
Frekans Aralığı 45 … 65 Hz
Bağlantı Yöntemi (Giriş) Kablo içinden geçişli, Ø 4.2 mm delikten geçen iletken
Çıkış Tipi Röle (1 PDT – Changeover)
Kontak Malzemesi AgSnO (hard gold-plated)
Maks. Anahtarlama Gerilimi 30 V AC / 36 V DC (altın tabakası sağlamken)
Maks. Anahtarlama Gerilimi (altın tabaka yoksa) 250 V AC
Maks. Akım (altın tabaka sağlamken) 50 mA
Maks. Akım (altın tabaka yoksa) 2 A
Gecikme Ayarı (Response Delay) 0.1 s … 10 s (potansiyometre ile ayarlanabilir)
Histerezis Ayarlanabilir
Çalışma / Arıza Modu Çalışma veya kapanma akımı seçilebilir
Besleme Gerilimi 20 – 30 V DC
Besleme Akımı < 30 mA
Ayrım (İzolasyon) 3-way isolation (Input – Output – Power)
Step Response (10–90%) 40 ms
IP Koruma IP20
Montaj Tipi DIN ray
Gövde Malzemesi Polyamide PA (reinforced olmayan)
Renk Yeşil
Çalışma Sıcaklığı –20 °C … +65 °C
Depolama Sıcaklığı –40 °C … +85 °C
Boyutlar (G × Y × D) 22.5 × 99 × 114.5 mm
Sertifikalar / Onaylar UL, cUL, cULus, EAC, CE
Yalıtım Gerilimi 300 V AC
Test Voltaji (Input/Output) 4 kV (50 Hz, 1 dk)
Test Voltaji (Input/Power) 4 kV (50 Hz, 1 dk)
