Teknik Özellikler
Boyutlar
Kasa: 230 x 165 x 65 mm (Y x G x D)

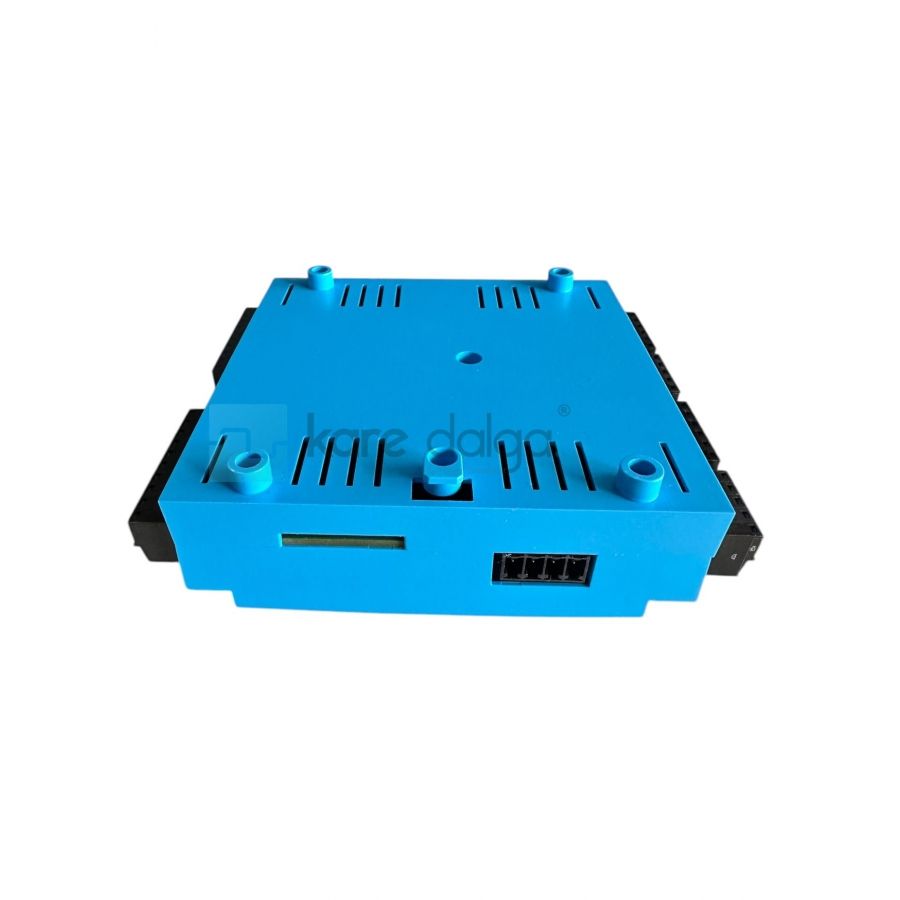

Modül: 122 x 120 x 35 mm (Y x G x D)
Ağırlık
Kasa (modül dahil): Yaklaşık 700 g
Modül: Yaklaşık 200 g
Malzeme
Kasa: PC ABS plastik
Sıcaklık Aralığı
Kasa:
Çalışma: 0˚C – 45˚C
Depolama: -30˚C – 65˚C
Modül:
Çalışma: 0˚C – 55˚C
Depolama: -30˚C – 65˚C
Bağıl Nem
%20 – %90 (yoğuşmasız)
Donanım
Kontrolcü: 800 MHz CPU
Hafıza: 256 MB SDRAM, 2 GB Flash
Ağ Bağlantısı
Ethernet: 10/100 Mbps, RJ45
485bus: RS485 tabanlı (izolasyonsuz), jumper ile sonlandırılabilir, maksimum 32 ünite desteği
Güç Besleme
PoE+: IEEE 802.3at
Okuyucular: 500 mA @ 12 VDC (her iki okuyucu için toplam)
Kilitler: 600 mA @ 12 VDC (her iki kilit için toplam)
PoE: IEEE 802.3af, maks. 500 mA @ 12 VDC (yalnızca okuyucular)
Harici Güç Kaynağı: 12–27 VDC
Min: 250 mA, Max: 1.5 A
Okuyucular: 500 mA @ Vin
Kilitler: 600 mA @ Vin
Giriş/Çıkışlar
Okuyucu Girişi: 2 x RS485 veya 2 x Wiegand
Girişler:
2 x 3 güvenli giriş (Kapı durumu, Manuel açma, Acil açma)
2 dijital giriş (AC durumu, Düşük pil)
Çıkışlar:
2 x 1 röle (kuru kontak, NC/COM/NO), maks. 30 VDC / 2 A
2 x 3 açık kolektör çıkışı (Yeşil LED, Kırmızı LED, Zil), maks. 20 mA
Darbe Algılama (Tamper)
1 optik tamper sensörü (AP7803)
1 dijital giriş (harici tamper anahtarı bağlantısı için)
Durum Göstergeleri (LED)
1 x Durum LED’i
1 x Güç LED’i
2 x Okuyucu LED’i
Kablolama Gereksinimleri
Ethernet: UTP CAT 5, maks. 100 m
485bus: 1 x 2 x 0.22 mm², ekranlı (100–120 Ω), maks. 1200 m
Harici Güç Kaynağı: 2 x 0.5 mm², ekranlı, maks. 5 m
Okuyucu Kablosu:
RS485 (güçsüz): 1 x 2 x 0.22 mm², ekranlı, maks. 1000 m
RS485 (güçlü): 2 x 2 x 0.22 mm², ekranlı, maks. 150 m
Wiegand: n x 0.22 mm², ekranlı, maks. 150 m
Sensör Kablosu: n x 0.22 mm², maks. 100 m
