Teknik Özellikler

Frekans Aralığı: 10 Hz – 10 MHz (opsiyonel 1 Hz başlangıç)

Faz Modları: Mutlak (Absolute) ve Göreli (Relative)

Doğruluk: Tipik 0,02° (maks. 0,05°)

Çözünürlük: 0,01°

Giriş Voltaj Aralığı: 10 mV rms – 320 V rms (otomatik)

Desteklenen Dalga Tipleri: Sinüs, üçgen, kare ve ≥50 ns darbeler

Giriş Empedansı: 1 MΩ ∥ 50 pF

Analog Çıkış: 0–3,6 V veya ±1,8 V DC / 10 mV/° faz çıkışı (50 Ω)

Ekran: 0,5″ LED, 5 haneli faz açısı (0.00°–360.00° veya ±180.00°)

Tekrarlanabilirlik: 0,01° veya daha iyi

Yanıt Süresi:

10 Hz için <500 ms

<10 Hz için <5 s

Doğruluk sınırına 1–8 s’de ulaşır

Zamanla Sapma (30 gün):

Sinüs dalga: ±0,025° (20 Hz–100 kHz), ±0,1° (10 Hz), ±0,1°/100 kHz (100 kHz üzeri)

Kare dalga: ±0,025° (10 Hz–5 kHz), ±0,05° (5–100 kHz), ±0,1°/100 kHz (100 kHz üzeri)

Sıcaklık Etkisi: ±0,01°/°C (10 Hz–100 kHz), ±0,05°/°C (1 MHz), ±0,05°/°C/MHz (1 MHz üzeri)

Uzaktan Kontrol: IEEE-488.1 (GPIB) arabirimi

Güç Gereksinimi: 90–132 V veya 198–264 V, 50–400 Hz, ~40 W

Boyutlar: 3,5″ × 16,5″ × 16″ (9 × 41,9 × 40,6 cm)

Ağırlık: Net 6,8 kg, Nakliye 8,1 kg

Çalışma Ortamı: 0 °C – 50 °C

Opsiyonlar ve Aksesuarlar

RK-316: 19″ rack montaj kiti

Opsiyon 002: 1 Hz işleyiş

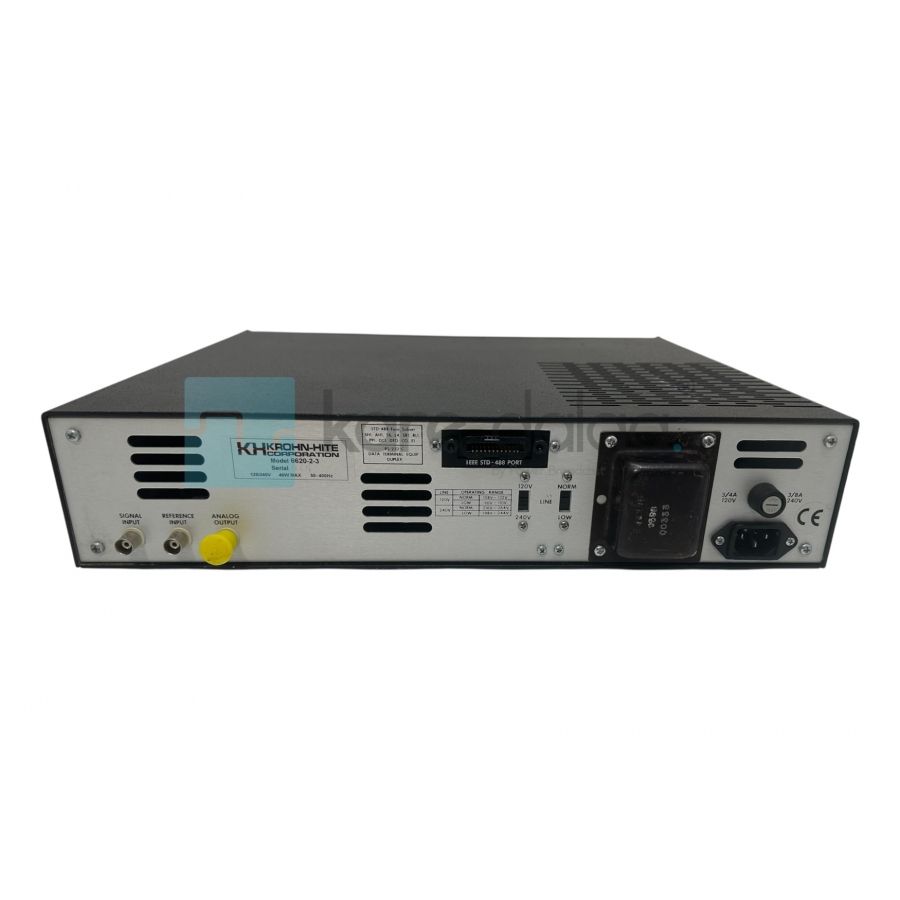

Opsiyon 003: Arka panel BNC girişleri (Reference & Signal)
