MPR-2 Serisi | Yeni Nesil Şebeke Analizörleri
Genel Tanım:

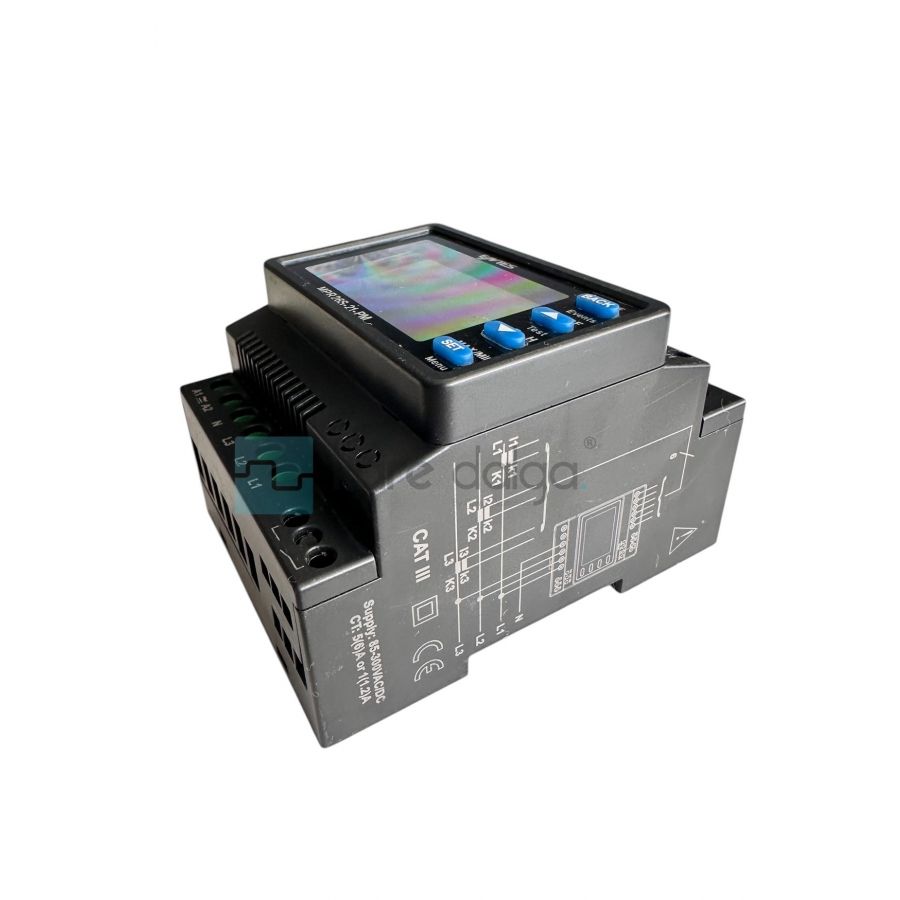

MPR-2 serisi, DIN tipi şebeke analizörleridir.
Elektriksel parametrelerin detaylı ölçülmesi ve analiz edilmesi için tasarlanmıştır.
2.1” segment LCD ekran ile anlık izleme yapılabilir.
RS-485 haberleşme ile tek bir merkezden izleme imkanı sunar.
Dijital giriş/çıkış ve röleler ile sahadaki cihazlar izlenip kontrol edilebilir.
Teknik Özellikler
Fiziksel Özellikler:
Montaj: DIN ray
Koruma Sınıfı: Terminal: IP20, Kutu: IP40
Ekran: 2.1” segment LCD
Ölçüm Özellikleri:
Gerilim:
Ölçüm Aralığı: 10–300 VAC (L-N), 10–480 VAC (L-L)
Trafolu Ölçüm Aralığı: 10 V – 999,9 kV
Doğruluk: %0.5 ± 1 dijit
Giriş Empedansı: > 1 MΩ
Burden: < 0,5 VA
Akım:
Nominal Akım: 1A / 5A, x/333 mV trafolarla uyumlu
Ölçüm Aralığı: 50 mA – 5,5 A (trafo ile 50 mA – 10.000 A)
En Düşük Akım: 5 mA
Doğruluk: %0.5 ± 1 dijit
Burden: < 1 VA
Aşırı Yük Akımı: Sürekli 1,2 x In / 1 saniye 10 x In
Güç ve Enerji:
Aktif Güç: 0–1 GW (%1 ± 1 dijit)
Reaktif Güç: 0–1 GVAr (%2 ± 1 dijit)
Görünür Güç: 0–1 GVA (%1 ± 1 dijit)
Güç Faktörü: ±1.00 (Doğruluk ±0,02)
Enerji Ölçümleri:
Aktif Enerji: 0–99.999.999 kWh / MWh (Sınıf 1)
Reaktif Enerji: 0–99.999.999 kVArh / MVArh (Sınıf 2)
Görünür Enerji: 0–99.999.999 kVAh / MVAh
Harmonikler ve Dengesizlik:
Toplam Harmonik Bozulma (THD): %THD-V, %THD-U, %THD-I
Ayrı Ayrı Harmonikler: 2 – 51. seviyeler (Gerilim ve Akım)
Gerilim & Akım Dengesizliği: Ölçülebilir
Diğer:
Demand Süreleri: 1, 5, 10, 15, 20, 30, 60 dak.
Frekans: 45–65 Hz
Örnekleme: 128 örnek/periyot
Besleme:
İşletme Gerilimi: 95–270 VAC/DC (MPR-2X-D: 12–50 VDC)
Frekans: 50/60 Hz
Güç Tüketimi: < 6 VA
Haberleşme:
Arayüz / Protokol: RS-485 / Modbus RTU
Baud Rate: 2400–115200 bps
Hafıza:
Dahili Hafıza: 4 MB (log kayıt)
Giriş / Çıkışlar:
Dijital Giriş:
Pals Genişliği: 20–500 ms
İşletme Gerilimi: 5–30 VAC/DC
Akım: max 50 mA
Dijital Çıkış:
Besleme: 5–30 VDC (açık kollektör)
Pals Genişliği ve Boşluğu: 20–1000 ms
Röle Çıkışı: 1 NO, 250 VAC / 5 A
Analog Çıkış:
Akım: 0–20 mA, 4–20 mA, 0–24 mA
Gerilim: 0–5 V, 0–10 V, ±5 V, ±10 V

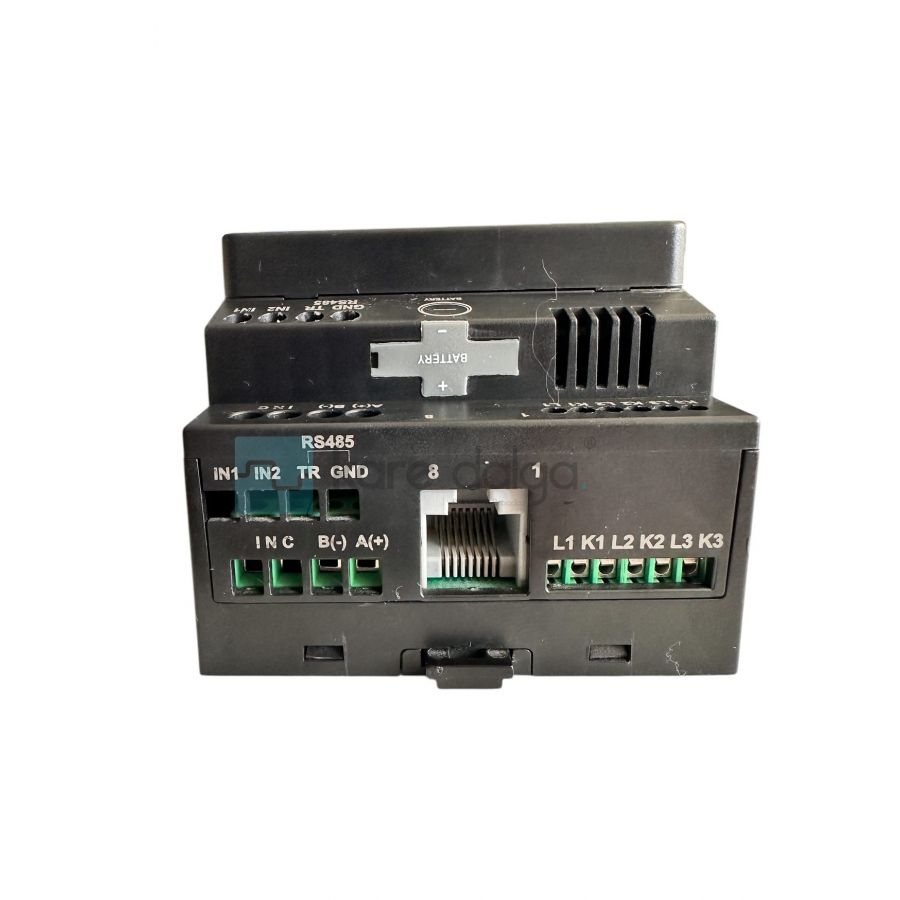

Bağlantılar:
Bağlantı Tipleri: 3F4T, 3F3T, 3 Faz Aron, 3F4T Dengeli, 3F3T Dengeli
Bağlantı Terminalleri: Soketli, vidalı tip
Çalışma Ortamı:
Çalışma Sıcaklığı: -10/+70 derece
Saklama Sıcaklığı: -20/+80 derece
Aşırı Gerilim Kategorisi: III
Kirlilik Derecesi: II
Maksimum Nem: %90
Standartlar:
EN 61557-12
EN 61326-1
EN 61000-6-2 / EN 61000-6-4
EN 62053
EN 60068
EN 61010
